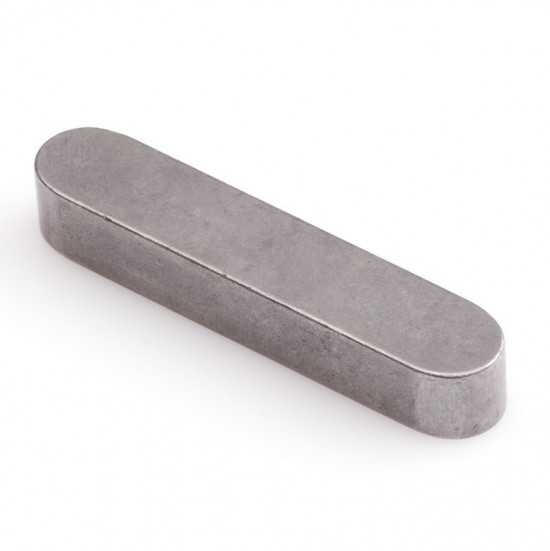

Pero těsné DIN 6885 A 10x8x60 nerez A4

Pero těsné DIN 6885 A 10x8x60 nerez A4

Přesné strojní pero těsné v provedení podle normy DIN 6885 tvaru A se zaoblenými konci. Tento spojovací prvek je vyroben z nerezové oceli třídy A4, což zajišťuje vynikající odolnost vůči korozi i v agresivním prostředí (kyseliny, mořská voda). Primárním účelem pera je vytvoření rozebíratelného tvarového spoje mezi hřídelem a nábojem pro spolehlivý přenos krouticího momentu.

Alternativní označení a identifikace:

• Kód produktu: 898870
• Normy: DIN 6885 A, ISO 773, ČSN 022562
• Typové označení: S-PERO 10/08/060 A4, DIN 6885 - A 10 x 8 x 60 - A4
• Ekvivalenty: 10x8x60, 8x10x60 (v záměně zápisu šířky a výšky)

Konstrukční prvky

• Tvar A: Paralelní pero s oboustranně zaoblenými čely (roundstirnig) bez vrtaných otvorů.
• Materiál: Austenitická nerezová ocel A4 (AISI 316), odolná vůči chemickým vlivům.
• Pracovní princip: Moment je přenášen boky pera, přičemž tolerance šířky je kritickým parametrem pro uložení v drážce.
• Geometrie: Vysoké provedení (hohe Form) s přesně definovaným obdélníkovým průřezem.

Konstrukční vlastnosti:

Pero vykazuje vysokou rozměrovou přesnost odpovídající systémům hřídel–náboj dle mezinárodních standardů. Materiál A4 umožňuje použití v potravinářském, farmaceutickém a lodním průmyslu, kde běžná ocel nebo nerez A2 podléhají korozi. Obdélníkový průřez 10x8 mm je navržen pro specifické průměry hřídelí dle tabulkových hodnot normy DIN 6885.

Oblast použití / Příklady aplikací:

• Zajištění ozubených kol a řemenic na hřídelích v korozivním prostředí.
• Stavba čerpadel a míchadel v chemickém průmyslu.
• Pohony v potravinářských provozech s častým sanitačním oplachem.
• Lodní mechanismy a zařízení vystavená působení solné mlhy.

Pokyny k aplikaci:

Při montáži je nutné dodržet tolerance drážek v hřídeli a náboji tak, aby bylo dosaženo požadovaného uložení (těsné nebo volné). Pero se vkládá do frézované drážky v hřídeli, která odpovídá zaoblení čel pera (tvar A). Před instalací se doporučuje očistit styčné plochy od nečistot pro zajištění správného dosednutí a přenosu sil boky pera.
