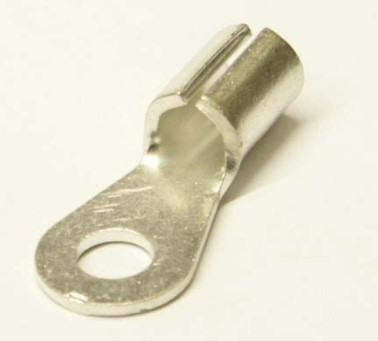

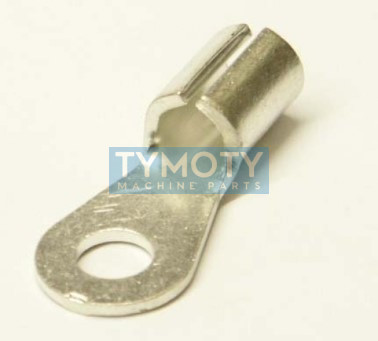

Oko kabelové 10,0x50 DIN46234

Oko kabelové 10,0x50 DIN46234

Neizolované lisovací kabelové oko odpovídající normě DIN 46234 je určeno pro vytváření vysoce spolehlivých a mechanicky odolných elektrických spojů. Je vyrobeno z elektrolytické mědi s povrchovou úpravou galvanickým pocínováním, což zajišťuje vynikající elektrickou vodivost a ochranu proti oxidaci. Konstrukce bez izolačního límce umožňuje použití v aplikacích s vyššími teplotami okolí a v prostorech, kde je izolace řešena dodatečně (např. smršťovací bužírkou).

Alternativní označení a identifikace:

• PID: 415899
• Typové označení: 7600-10/10
• Obchodní označení: AE-OKO 10/50
• Norma: DIN 46234 (vydání pro neizolované kabelové koncovky)
• Ekvivalent: Oko káblové 10mm² M10

Konstrukční prvky a materiál

• Materiál těla: Vysoce vodivá elektrolytická měď (Cu-ETP).
• Povrchová úprava: Galvanické pocínování pro minimalizaci přechodového odporu.
• Geometrie: Očková koncovka s lisovací dutinkou pro zavedení odizolovaného měděného vodiče.
• Teplotní odolnost: Vhodné pro aplikace s vyšším tepelným zatížením díky absenci plastové izolace.

Technická specifikace

Norma DIN 46234 definuje požadavky na kabelová oka pro lisované elektrické spoje bez izolačního límce. Výrobek je navržen pro nalisování na měděné vodiče (třída 2, 5 a 6) a následné šroubové připojení k přípojnicím nebo svorkám. Přesná geometrie lisovací dutinky zajišťuje po správném nalisování homogenní spoj s vysokou pevností v tahu.

Pokyny k aplikaci a montáži

Pro instalaci je nutné použít odpovídající lisovací nářadí (krimpovací kleště) určené pro neizolovaná kabelová oka daného průřezu. Vodič musí být odizolován v délce odpovídající hloubce lisovací dutinky. Po nalisování se oko upevňuje pod hlavu šroubu nebo matici odpovídající velikosti (M10). Doporučuje se kontrola dotažení spoje dle předepsaných momentů pro daný typ šroubového spoje.
