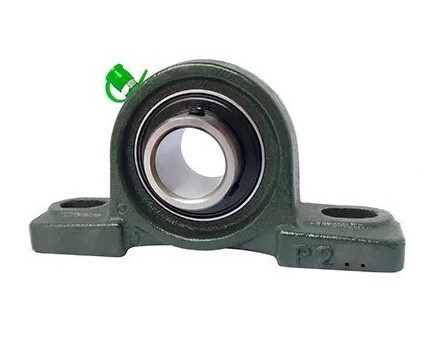

MTM UCP 208 stojatá ložisková jednotka

MTM UCP 208 stojatá ložisková jednotka

Stojatá ložisková jednotka MTM UCP 208 představuje kompletní ložiskový uzel připravený k okamžité montáži. Skládá se z litinového tělesa (domku) typu P 208 a naklápěcího kuličkového ložiska UC 208. Tato jednotka je určena pro uložení hřídelí o průměru 40 mm, kde je vyžadována schopnost kompenzovat mírnou nesouosost hřídele a snadné upevnění k nosné konstrukci rovnoběžné s osou rotace.

Alternativní označení a identifikace

• UCP 208 CX
• L.UCP 208
• PID: 385084
• MTM UCP208 (zápis bez mezer)

Geometrie a konstrukce

• Litinové těleso: Masivní konstrukce z šedé litiny zajišťuje vysokou stabilitu a účinné tlumení vibrací.
• Ložisko UC: Osazeno jednořadým kuličkovým ložiskem s prodlouženým vnitřním kroužkem pro zvýšenou stabilitu na hřídeli.
• Způsob upevnění: Fixace hřídele je realizována pomocí dvou stavěcích šroubů (červíků) umístěných ve vnitřním kroužku ložiska.
• Těsnění a domazávání: Ložisko je vybaveno kombinovaným těsněním proti prachu a vlhkosti. Těleso obsahuje mazací otvor s maznicí pro pravidelnou údržbu a doplňování maziva.
• Vyrovnání nesouososti: Díky kulovému vnějšímu kroužku ložiska a odpovídajícímu tvaru vnitřku tělesa jednotka eliminuje počáteční chyby v souososti hřídele.

Oblast použití

Tento typ ložiskové jednotky nachází široké uplatnění v lehčím a středním strojírenství. Je ideální pro zemědělské stroje, pásové dopravníky, balicí linky, ventilační jednotky a textilní stroje, kde je kladen důraz na rychlou montáž a provozní spolehlivost.

Montáž a údržba

Montáž jednotky se provádí přišroubováním tělesa k rovné opěrné ploše. Po ustavení hřídele je nutné zajistit vnitřní kroužek ložiska dotažením obou stavěcích šroubů. Pravidelné domazávání se doporučuje provádět přes integrovanou maznici standardním lithným plastickým mazivem v intervalech odpovídajících okolnímu prostředí a provozní zátěži.
