MTM UCP 202 stojatá ložisková jednotka

MTM UCP 202 stojatá ložisková jednotka

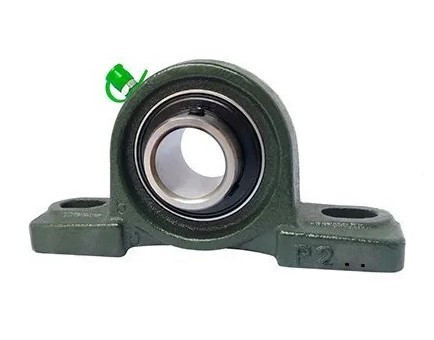

MTM UCP 202 je kompletní stojatá ložisková jednotka (tzv. plummer block unit) skládající se z litinového tělesa P 202 a naklápěcího kuličkového ložiska UC 202. Tato jednotka je konstruována pro upevnění hřídele o průměru 15 mm, přičemž vnitřní kroužek ložiska je k hřídeli aretován pomocí dvou pojistných červíků. Konstrukce umožňuje kompenzaci počáteční nesouososti hřídele díky kulovému vnějšímu povrchu ložiska a odpovídajícímu tvaru vnitřního usazení v domečku.

Alternativní označení a identifikace:

UCP 202, UCP202, L.UCP 202, PID 385024, SY 15 TF (ekvivalent SKF), RASE 15 (ekvivalent INA), SG56202 (ekvivalent FAG).

Geometrie a konstrukce:

• Těleso ložiska: Vyrobeno z šedé litiny s vysokou schopností tlumení vibrací.
• Ložisková vložka: Jednořadé kuličkové ložisko UC 202 s prodlouženým vnitřním kroužkem.
• Zajištění hřídele: Fixace pomocí stavěcích šroubů (červíků) s vnitřním šestihranem.
• Těsnění: Dvoustupňové kontaktní těsnění s přídavným odstřikovacím kroužkem (flinger) pro ochranu proti prachu a vlhkosti.
• Mazací systém: Jednotka je vybavena maznicí pro domazávání v náročných provozních podmínkách.

Funkční charakteristika:

Jednotka MTM UCP 202 vykazuje vysokou odolnost proti mechanickému opotřebení a korozi. Díky integrovanému ložisku UC s kulovým vnějším kroužkem systém eliminuje pnutění způsobená průhybem hřídele nebo nepřesností montážní plochy. Je určena pro mírná až střední radiální zatížení.

Oblast použití:

Typické aplikace zahrnují dopravníkové systémy, zemědělskou techniku, textilní stroje, balicí linky a všeobecné strojní konstrukce vyžadující snadnou instalaci ložiskových uzlů bez potřeby přesně opracovaných uložení.

Montáž a údržba:

Instalace se provádí přišroubováním tělesa k základně pomocí dvou šroubů. Po ustavení hřídele se dotáhnou pojistné červíky ve vnitřním kroužku ložiska. Pravidelné domazávání plastickým mazivem přes maznici prodlužuje životnost v prašném nebo vlhkém prostředí.
