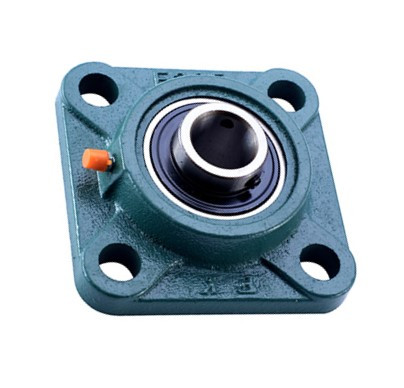

MTM UCF 214 přírubová ložisková jednotka

MTM UCF 214 pírubová ložisková jednotka

Pírubová ložisková jednotka UCF 214 od polského výrobce MTM je kompletní sestava určená pro uchycení hřídele o průměru 70 mm. Jednotka se skládá z robustního čtvercového tělesa z šedé litiny a naklápěcího kuličkového ložiska UC 214 s oboustranným těsněním. Díky kulovému vnějšímu kroužku ložiska a odpovídajícímu tvaru dutiny v tělese dokáže jednotka eliminovat mírnou nesouosost hřídele.

Alternativní označení a identifikace:

• Typové označení: UCF 214
• Alternativní zápisy: UCF214, UCF 214 MTM, UCF 214 CX, L.UCF 214 MTM
• Ekvivalenty: FY 70 TF, F214 + UC214
• PID: 387144

Geometrie a konstrukce

• Profil díry: Válcová díra s upevněním pomocí dvou stavěcích šroubů (červíků).
• Konstrukce tělesa: Čtvercová píruba se čtyřmi otvory pro montážní šrouby.
• Domazávání: Těleso je osazeno maznicí pro doplňování maziva do ložiska.
• Materiál: Těleso z litiny (GG20), ložisko z chromové oceli.
• Těsnění: Standardní kontaktní těsnění s odstřikovacími kroužky pro ochranu proti nečistotám.

Konstrukční vlastnosti

Ložisková jednotka UCF 214 je navržena pro střeně těžké průmyslové aplikace. Litinové těleso poskytuje vysokou tuhost a stabilitu, zatímco ložisková vložka UC s prodlouženým vnitřním kroužkem umožňuje snadnou fixaci hřídele bez nutnosti speciálních ramen nebo osazení. Systém tím šetří čas při montáži i údržbě.

Oblast použití / Příklady aplikací

Jednotka nachází uplatnění v následujících odvětvích:

• Zemědělská technika: Dopravníky, pásové systémy a sklizňové stroje.
• Stavební stroje: Míchačky, drtiče a třídiče.
• Potravinářský průmysl: Balicí linky (v suchém prostředí).
• Dřevoobráběcí stroje: Pily a frézy pro velké průměry hřídelí.

Montáž a údržba

Jednotka se upevňuje na rovinnou plochu kolmou k ose hřídele. Po osazení na hřídel je nutné pevně dotáhnout oba stavěcí šrouby na vnitřním kroužku ložiska. Přestože je ložisko z výroby naplněno plastickým mazivem, v prašném nebo vlhkém prostředí je nezbytné provádět pravidelné domazávání lithiovým mazivem přes integrovany mazací čep.
