MTM UCF 208 přírubová ložisková jednotka

MTM UCF 208 přírubová ložisková jednotka

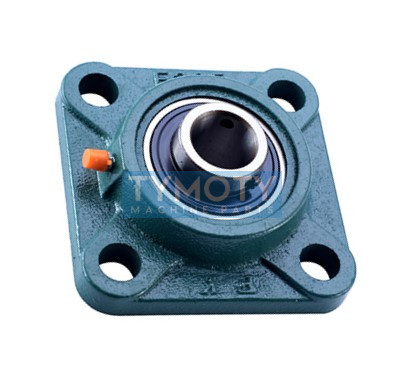

Ložisková jednotka MTM UCF 208 je kompletní průmyslový uzel připravený k okamžité montáži. Skládá se z tělesa se čtvercovou přírubou (F 208) vyrobeného z šedé litiny a nasazeného kuličkového ložiska (UC 208) s oboustranně rozšířeným vnitřním kroužkem. Tento typ jednotky je navržen pro zachycení radiálních i mírných axiálních sil a díky své konstrukci umožňuje kompenzovat počáteční nesouosost hřídele.

Alternativní označení a identifikace:

• PID: 387084
• Typové značení: UCF 208, UCF208
• Ekvivalentní označení: L.UCF 208 MTM, Flanged housing unit UCF 208
• Výrobce: MTM

Konstrukční prvky a vlastnosti:

• Těleso z šedé litiny: Robustní čtvercová příruba se čtyřmi otvory pro upevňovací šrouby zajišťuje vysokou stabilitu a odolnost vůči mechanickému namáhání.
• Aretace hřídele: Upínání na hřídel je řešeno pomocí dvou stavěcích šroubů (červíků) ve vnitřním kroužku ložiska.
• Mazací systém: Těleso je osazeno mazací hlavicí pro snadné doplňování maziva přímo do oběžných drah ložiska.
• Těsnění: Integrované vícestupňové těsnění účinně chrání vnitřní prostor před nečistotami a vlhkostí.
• Naklápěcí schopnost: Ložisko je v tělese uloženo v kulové ploše, což dovoluje vyrovnání mírných výchylek hřídele.

Oblast použití / Příklady aplikací:

Ložiskové jednotky UCF 208 jsou široce využívány v lehkém i těžkém průmyslu. Typicky se montují na boční stěny strojů, kde hřídel prochází rámem pod úhlem 90 stupňů k ploše příruby. Jsou ideální pro pásové dopravníky, zemědělské stroje, balicí linky a vzduchotechnická zařízení.

Montáž a údržba:

Montáž se provádí pomocí čtyř šroubů M14 do připravených otvorů v rámu stroje. Po usazení jednotky na hřídel se dotáhnou stavěcí šrouby na vnitřním kroužku ložiska. Pro zajištění dlouhé životnosti se doporučuje pravidelná domazávání plastickým mazivem v intervalech odpovídajících provozním podmínkám a otáčkám.
