MTM SN 522 ložiskové těleso

MTM SN 522 ložiskové těleso

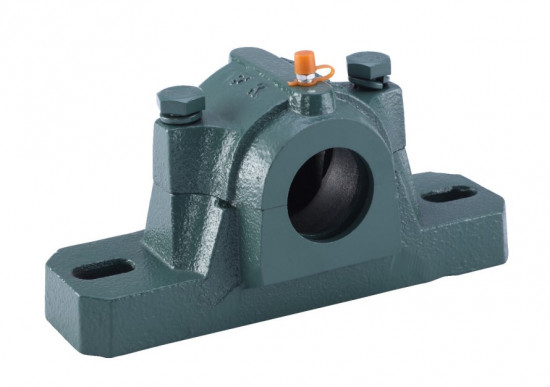

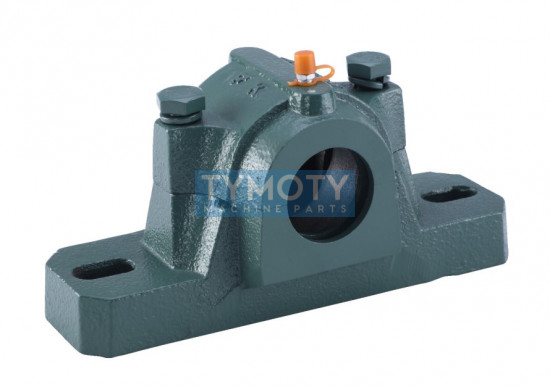

MTM SN 522 je dělené stojaté ložiskové těleso (tzv. plummer block) zkonstruované pro uložení naklápěcích kuličkových nebo dvouřadých naklápěcích válečkových ložisek. Těleso je vyrobeno z robustní šedé litiny, která zajišťuje vysokou tuhost, stabilitu a efektivní odvod tepla z ložiskového uzlu v náročných průmyslových provozech.

Alternativní označení a identifikace:

• SN 522 CX
• SN 522 MTM
• L.S 522
• PID: 390211

Konstrukční prvky a materiálové provedení:

• Materiálová báze: Těleso je odlito z jakostní šedé litiny s vysokou schopností pohlcovat vibrace.
• Dělená konstrukce: Skládá se z horního víka a spodní části, což výrazně usnadňuje montáž, demontáž a následnou údržbu ložiska bez nutnosti demontáže hřídele.
• Mazací systém: Uzpůsobeno pro mazání plastickým mazivem; těleso disponuje dostatečným prostorem pro zásobní tuk a je vybaveno otvory pro domazávání.
• Kompatibilita: Primárně určeno pro ložiska s kuželovou dírou upevněná pomocí upínacího pouzdra (např. řada 1222 K, 2222 K, 22222 K).

Oblast použití / Příklady aplikací:

• Těžký průmysl a energetika (ventilátory, dmychadla).
• Dopravníkové systémy a těžební technika.
• Zpracovatelské stroje v dřevozpracujícím a papírenském průmyslu.
• Zemědělská technika s vysokým zatížením hřídelí.

Montáž a údržba / Pokyny k aplikaci:

Při montáži je nutné dbát na správné ustavení tělesa k ose hřídele, aby nedocházelo k nadměrnému namáhání těsnění a ložiska. Dosedací plochy musí být čisté a rovné. Pro zajištění optimální životnosti se doporučuje používat těsnění odpovídající provoznímu prostředí (plstěné, břitové nebo labyrintové těsnění). Intervaly domazávání by měly být stanoveny na základě otáček a provozní teploty uzlu.
