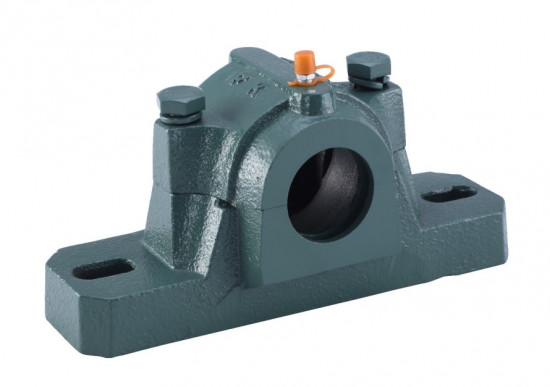

MTM SN 515 ložiskové těleso

Dvoudílné stojaté ložiskové těleso MTM SN 515 vyrobené z šedé litiny dle normy DIN 736. Určeno pro uložení naklápěcích ložisek s průměrem 130 mm v náročných průmyslových aplikacích.

Výrobce:: MTM
Kód artiklu:: 390151
Katalogové číslo:: L.S 515 MTM
Množství skladem: 4 ks
Skladem u dodavatele: 152 ks - do 14 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 19. 10. 2026

Cena s DPH 1 219,68 Kč

Cena bez DPH 1 008,00 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	1 008,00 Kč	1 219,68 Kč	1 219,68 Kč

Popis produktu

MTM SN 515 ložiskové těleso

Ložiskové těleso MTM SN 515 je dvoudílné stojaté těleso (Plummer Block) konstruované v souladu s normami DIN 736 a DIN 737. Těleso je vyrobeno z kvalitní šedé litiny, která vyniká vysokou tuhostí a schopností účinně tlumit vibrace vznikající při provozu. Tento typ tělesa je navržen pro uložení naklápěcích kuličkových nebo soudečkových ložisek s kuželovou i válcovou dírou.

Alternativní označení a identifikace:

Značka výrobce: MTM
Typové označení: SN 515
Alternativní kódy: SN515, L.S 515 MTM, SN 515 CX
Objednací kód (PID): 390151

Geometrie a konstrukce:

Dvoudílné provedení: Skládá se z horního a dolního dílu spojených šrouby, což výrazně usnadňuje montáž, demontáž a pravidelnou údržbu ložiskového uzlu.
Materiálové složení: Vysoce odolný odlitek z šedé litiny s antikorozní povrchovou úpravou (základní nátěr).
Mazací systém: Integrované otvory pro domazávání umožňují pravidelnou aplikaci plastického maziva přímo do ložiskového prostoru.
Těsnicí systém: Konstrukce je plně kompatibilní s plstěným těsněním (TC), dvoubritým těsněním (G) nebo labyrintovými kroužky.

Parametr	Hodnota
Typ tělesa	Stojaté (Plummer block)
Konstrukční řada	SN 515 (DIN 736 / DIN 737)
Materiál	Šedá litina
Průměr otvoru pro ložisko (D)	130 mm
Výška osy hřídele (H)	80 mm
Celková délka tělesa (L)	280 mm
Doporučené ložisko (na pouzdře)	1215 K, 2215 K, 22215 K
Doporučené upínací pouzdro	H 315 (pro hřídel 65 mm)
Hmotnost	cca 7.10 kg

Oblast použití / Příklady aplikací:

Tělesa řady SN představují univerzální standard v těžkém strojírenství. Jsou využívána v dopravníkových systémech, ventilačních jednotkách, drtičích, zemědělských strojích a průmyslových pohonech, kde je vyžadována vysoká provozní spolehlivost a snadná servisovatelnost.

Montáž a údržba:

Při instalaci je nutné zajistit přesnou rovinnost dosedací plochy. Víko a spodní část tělesa jsou párovány a nesmí být zaměněny s díly jiných těles. Pro optimální mazání se doporučuje plnit vnitřní prostor tělesa plastickým mazivem do 30 &percnt; až 50 &percnt; volného objemu v závislosti na provozních otáčkách.
