MTM KM 18 pojistná matice

MTM KM 18 pojistná matice

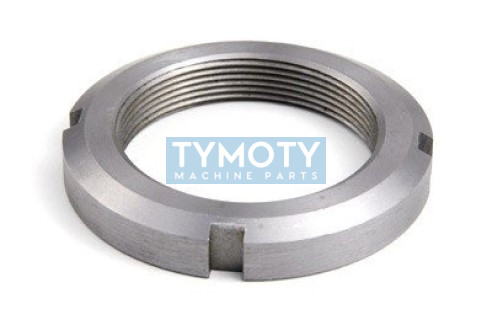

MTM KM 18 je standardizovaná hřídelová pojistná matice se zářezy, odpovídající normě DIN 981. Tato součástka je navržena pro přesné axiální zajištění ložisek a jiných rotačních prvků na válcových hřídelích nebo na upínacích pouzdrech. Matice je opatřena metrickým jemným závitem a drážkami po obvodu pro dotažení pomocí hákového klíče.

Alternativní označení a identifikace:

KM 18, KM18, KM 18 MTM, KM 18 CX, Locknut KM 18, L.KM 18 MTM, PID: 396181.

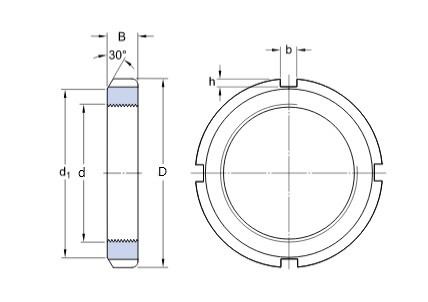

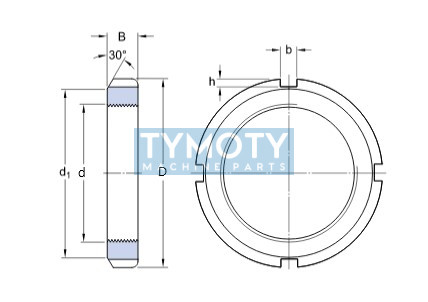

Geometrie a konstrukce

• Závit: Metrický jemný M90x2 pro jemné nastavení axiální vůle.
• Vnější průměr (D): 120 mm zajišťuje dostatečnou opěrnou plochu.
• Šířka matice (B): 16 mm (v některých specifikacích uváděno jako 120 mm, standard DIN 981 odpovídá 16 mm).
• Průměr osazení (d1): 108 mm pro správné dosednutí pojistné podložky.
• Systém drážek: 4 rádiové drážky o šířce 10 mm a hloubce 4 mm.

Technická specifikace

Matice KM 18 je vyrobena z konstrukční oceli s vysokou odolností proti deformaci při dotažení. Konstrukce umožňuje použití v prostředí s vysokými vibracemi za předpokladu použití odpovídajícího pojistného prvku.

Montáž a údržba

Pro správnou funkci a zajištění proti samovolnému uvolnění musí být matice instalována společně s pojistnou podložkou MB 18. K montáži a demontáži se doporučuje používat výhradně odpovídající hákový klíč, aby nedošlo k poškození drážek matice.

Oblast použití

Typické využití zahrnuje průmyslové převodovky, zemědělskou techniku, uložení elektromotorů a obecné strojní konstrukce, kde je vyžadováno pevné a rozebíratelné axiální ustavení součástí.
