MTM KM 1 pojistná matice

MTM KM 1 pojistná matice

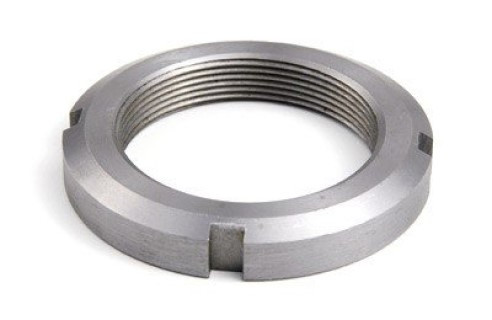

MTM KM 1 je standardizovaná hřídelová pojistná matice (též drážkovaná matice) navržená pro axiální zajištění ložisek a ostatních rotačních součástí na hřídelích. Je vyrobena z kvalitní konstrukční oceli a odpovídá normě DIN 981. Matice disponuje metrickým jemným závitem, který umožňuje jemné nastavení axiální vůle a vysokou samosvornost v provozu.

Alternativní označení a identifikace:

• PID: 657003
• Typové označení: KM 1 (M12x1)
• Výrobce: MTM
• Kompatibilní součásti: Pojistná podložka MB 1, hákový klíč HN 1

Konstrukční vlastnosti:

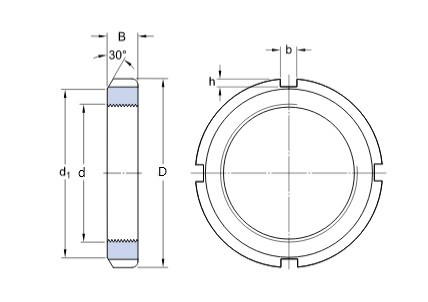

• Geometrie drážek: Matice je po obvodu opatřena čtyřmi rovnoměrně rozmístěnými drážkami pro záběr montážního nářadí a zajištění podložkou.
• Závitový profil: Metrický jemný závit ISO (M12x1) pro precizní polohování ložiska na čepu hřídele.
• Materiál: Pevnostní ocel s povrchovou úpravou proti korozi (lehké konzervování olejem nebo fosfátování).
• Mechanické zajištění: Fixace se provádí ohnutím jednoho z vnějších zubů pojistné podložky MB do drážky matice.

Oblast použití / Příklady aplikací:

• Zajištění vnitřních kroužků ložisek na válcových čepech hřídelí.
• Axiální upínání součástí v převodovkách a průmyslových pohonech.
• Fixace řemenic, ozubených kol a spojek.
• Použití v zemědělských a stavebních strojích.

Montáž a údržba / Pokyny k aplikaci:

Montáž se provádí pomocí hákového klíče velikosti HN 1. Matice se dotahuje proti ložisku přes pojistnou podložku MB 1. Po dotažení na požadovaný moment se provede kontrola souososti drážky matice a zubu podložky, následně se zub ohne do drážky. Při demontáži je nutné zub podložky narovnat; doporučuje se při každé demontáži použít novou pojistnou podložku MB.
