MTM KM 0 pojistná matice

MTM KM 0 pojistná matice

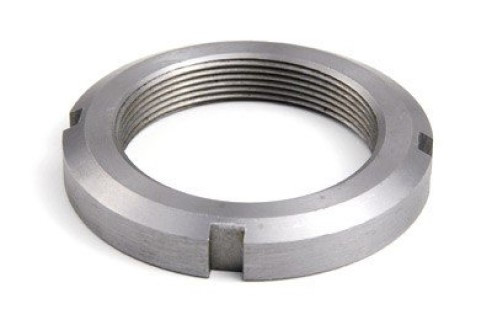

Pojistná matice KM 0 (známá také jako hřídelová matice) představuje standardizovaný upevňovací prvek s metrickým jemným závitem, určený pro axiální zajištění ložisek a jiných komponent na hřídelích. Je vyrobena z oceli a je vybavena čtyřmi rovnoměrně rozmístěnými drážkami po obvodu pro dotažení pomocí hákového klíče a následné zajištění proti uvolnění pomocí pojistné podložky MB.

Alternativní označení a identifikace:

• Typové označení: KM 0
• Výrobce: MTM
• Ekvivalenty: Locknut KM 0, MATICE KM 0 CODEX, L.KM 00 MTM
• Produktové ID: 396007

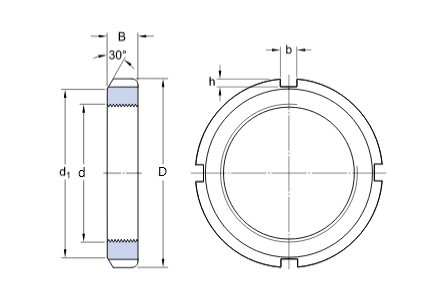

Geometrie a konstrukce

• Závit: Metrický jemný závit M10x0,75 pro přesné polohování a vysokou samosvornost.
• Zajišťovací drážky: Obvodové drážky pro mechanické zajištění jazýčkem podložky MB.
• Materiálové provedení: Konstrukční ocel s vysokou pevností v tahu.
• Kompatibilita: Určeno pro použití se zajišťovací podložkou MB 0.

Oblast použití / Příklady aplikací:

• Axiální zajištění kuličkových a válečkových ložisek na válcových hřídelích.
• Upevnění řemenic, ozubených kol a spojek v převodových mechanismech.
• Všeobecné strojírenství a údržba průmyslových pohonů.

Montáž a údržba:

Instalace se provádí pomocí hákového klíče odpovídající velikosti. Pro spolehlivé zajištění musí být mezi matici KM 0 a ložisko vložena pojistná podložka MB 0. Po dotažení matice na požadovaný moment se jeden z vnějších jazýčků podložky MB ohne do příslušné drážky na obvodu matice, čímž se zamezí jejímu samovolnému povolení v důsledku vibrací nebo změn směru otáčení.
