MTM K 40x45x27 jehlová klec

MTM K 40x45x27 jehlová klec

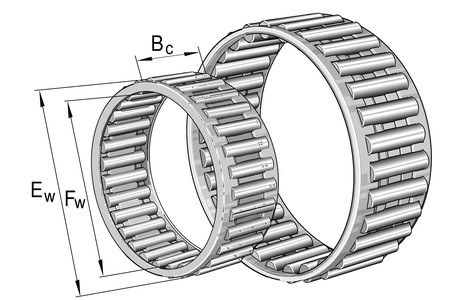

Radiální jehlová klec MTM K 40x45x27 je samostatný ložiskový prvek určený pro aplikace s extrémně omezeným radiálním prostorem. Tato konstrukční skupina se skládá z přesně vedených jehlových válečků v kleci, přičemž hřídel i těleso slouží přímo jako oběžné dráhy. Tato konstrukce umožňuje dosažení maximální únosnosti a tuhosti při zachování minimálních rozměrů a hmotnosti uložení.

Alternativní označení a identifikace:

• PID: 340869
• Typové označení: K 40x45x27
• Ekvivalenty: K 40-45-27, CX K 40x45x27
• Anglický název: Needle roller and cage assemblies
• Slovenský název: Ihlová klietka K 40x45x27

Geometrie a konstrukce

• Válcová díra: Standardní provedení pro montáž na lícované hřídele.
• Vedení válečků: Klec zajišťuje přesné paralelní vedení jehlových válečků, což minimalizuje tření a vývin tepla.
• Radiální kompaktnost: Průřez uložení je dán pouze průměrem jehlových válečků.
• Materiálové provedení: Vysoce kvalitní ložisková ocel válečků pro dlouhou životnost a odolnost proti únavě materiálu.

Oblast použití / Příklady aplikací:

• Převodovky osobních a nákladních automobilů.
• Ojnice spalovacích motorů a kompresorů.
• Strojírenské pohony s nedostatkem místa pro standardní ložiska.
• Zemědělská a textilní technika.

Montáž a údržba / Pokyny k aplikaci:

• Požadavky na oběžné dráhy: Vzhledem k absenci vnitřního a vnějšího kroužku musí být hřídel i těleso kaleny na 58 až 64 HRC a broušeny na odpovídající drsnost (Ra 0,2 μm).
• Mazání: Musí být zajištěn přísun maziva (olej nebo plastické mazivo) v závislosti na provozních otáčkách a teplotě.
• Tolerance: Radiální vůle uložení je závislá na tolerancích hřídele a otvoru v tělese.
