MTM K 13x17x10 jehlová klec

MTM K 13x17x10 jehlová klec

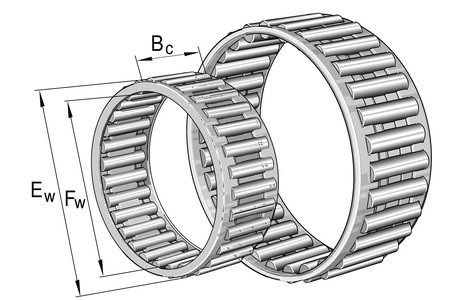

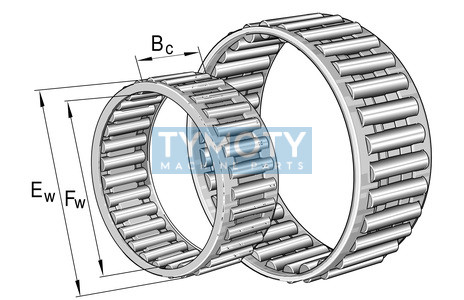

Radiální jehlová klec typu K představuje samostatný ložiskový uzel určený pro přenos vysokých radiálních zatížení v aplikacích s extrémně omezeným montážním prostorem. Konstrukce se skládá z přesných jehlových válečků a klece, která zajišťuje jejich přesné vedení a rozteč. Jako oběžné dráhy jsou v tomto případě využívány přímo kalené a broušené povrchy hřídele a tělesa, což umožňuje dosáhnout maximální tuhosti a přesnosti uložení při minimální radiální stavební výšce.

Alternativní označení a identifikace:

• Typové označení: K 13x17x10
• Alternativní zápisy: K 13-17-10, K131710
• Mezinárodní název: Needle roller and cage assembly
• Identifikační kód: PID 340140
• Slovenský ekvivalent: ihlová klietka K 13x17x10 MTM

Geometrie a konstrukční vlastnosti:

• Konstrukční typ: Jednořadá radiální jehlová klec.
• Profil díry: Válcová díra (pro uložení přímo na hřídel).
• Vedení válečků: Klec zajišťuje separaci válečků, čímž snižuje tření a umožňuje provoz ve vyšších otáčkách ve srovnání s ložisky s plným počtem valivých těles.
• Materiálové nároky: Vyžaduje protikusy (hřídel a těleso) s odpovídající tvrdostí (obvykle 58 ± 2 HRC) a přesností geometrického tvaru.

Oblast použití / Příklady aplikací:

• Automobilový průmysl: Převodovky, planetové převody, uložení ojnic.
• Strojírenství: Kompaktní převodové skříně, čerpadla, textilní stroje.
• Ruční nářadí: Uložení hřídelí v elektrickém a pneumatickém nářadí.

Montáž a pokyny k aplikaci:

Při instalaci jehlové klece je kritické zajistit souosost hřídele a otvoru v tělese. Protože klec nemá vlastní oběžné dráhy, životnost ložiska přímo závisí na kvalitě povrchu, na kterém se válečky odvalují (drsnost povrchu Ra < 0,2 μm). Před montáží je nutné zajistit čistotu všech komponent a odpovídající mazání podle provozních podmínek aplikace.
