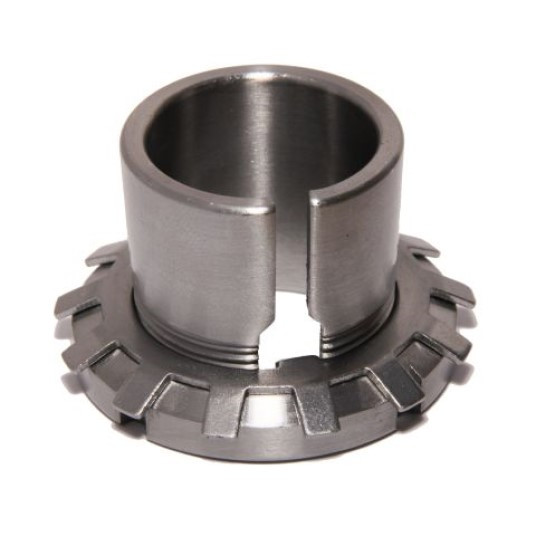

Upínací pouzdro MTM H 314 představuje standardizovaný spojovací prvek určený pro fixaci ložisek s kuželovou dírou (kužel 1:12) na hladké nebo osazené válcové hřídele. Toto pouzdro umožňuje spolehlivé a přesné upnutí ložiska bez nutnosti složitého opracování hřídele na kužel, což zjednodušuje montáž i následnou údržbu rotačních částí strojů.

Alternativní označení a identifikace:

• Typové označení: H 314 (včetně variant H314)
• Výrobce: MTM
• Ekvivalenty: Adapter sleeve H 314, L.H 314, upínacie puzdro H 314
• Produktové ID (PID): 395114

Konstrukční prvky a materiálové provedení

• Materiálová báze: Pouzdro je vyrobeno z vysoce kvalitní uhlíkové oceli s vysokou mezí kluzu, zajišťující pevnost spoje při vysokém utahovacím momentu.
• Kompletní sestava: Produkt je dodáván jako funkční celek skládající se z rozříznutého upínacího pouzdra, pojistné matice (typu KM) a pojistné podložky (typu MB).
• Geometrie: Vnější povrch pouzdra disponuje kuželovitostí 1:12, která přesně odpovídá vnitřnímu kroužku standardních naklápěcích kuličkových a válečkových ložisek.
• Zajišťovací mechanismus: Pojistná podložka MB s vnitřním jazýčkem zapadá do drážky v pouzdru, zatímco vnější jazýčky se ohýbají do drážek matice, čímž se zamezuje samovolnému uvolnění.

Technická specifikace

Oblast použití / Příklady aplikací:

• Upevnění ložisek v převodovkách a průmyslových ventilátorech.
• Zemědělská technika a dopravníkové systémy.
• Dřevozpracující a papírenský průmysl pro uložení dlouhých hřídelí.
• Všeobecné strojírenství při potřebě snadné demontáže ložiskových jednotek.

Montáž a údržba:

Při montáži je nezbytné dbát na čistotu styčných ploch hřídele a pouzdra. Pouzdro se nasune na hřídel, ložisko se natlačí na kužel pouzdra a pomocí matice se provede axiální dotažení, čímž dojde k vymezení radiální vůle v ložisku. Po nastavení optimální vůle se matice zajistí ohnutím jazýčku podložky do příslušné drážky. Demontáž se provádí povolením matice a rázovým uvolněním ložiska z kužele.
