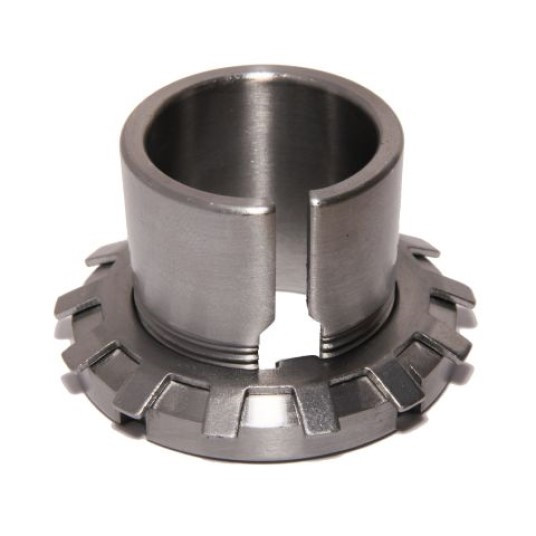

MTM H 309 upínací pouzdro

MTM H 309 upínací pouzdro

Upínací pouzdro MTM H 309 je standardizovaný strojní element určený k upevnění ložisek s kuželovou dírou (kužel 1:12) na hladké nebo osazené válcové hřídele. Toto pouzdro umožňuje přesnou fixaci ložiska bez nutnosti opracování hřídele pro závit, čímž zjednodušuje montáž a snižuje výrobní náklady. Součástí kompletní sady je těleso pouzdra, pojistná matice a pojistná podložka.

Alternativní označení a identifikace

• H 309 CX
• L.H 309
• Adapter sleeve H309
• PID: 395064
• H309 MTM

Geometrie a konstrukce

• Typ součásti: Podélně rozříznuté upínací pouzdro s vnějším kuželem 1:12.
• Profil díry: Válcová pro montáž na hřídele bez osazení.
• Materiálové provedení: Konstrukční ocel se zvýšenou pevností a odolností proti tlaku.
• Kompletace: Dodáváno v sadě s pojistnou maticí KM 9 a pojistnou podložkou MB 9.

Konstrukční vlastnosti

Konstrukce pouzdra zajišťuje rovnoměrné rozložení radiálních sil při dotažení matice, což zaručuje pevné sevření hřídele po celém obvodu. Ocelový materiál je ošetřen konzervačním prostředkem pro ochranu proti oxidaci během skladování. Systém drážek a pojistné podložky MB zabraňuje samovolnému povolení matice i v náročných provozních podmínkách s vibracemi.

Montáž a údržba

Montáž se provádí nasunutím pouzdra na hřídel a následným nasazením ložiska. Dotažením pojistné matice KM dochází k axiálnímu posuvu ložiska po kuželu, čímž se vymezuje radiální vůle. Po nastavení optimální vůle se jeden ze zubů pojistné podložky MB ohne do příslušné drážky v matici. Demontáž je možná po uvolnění pojistného zubu a povolení matice.

Oblast použití

Upínací pouzdra H 309 jsou univerzálně využívána v průmyslových převodovkách, zemědělských strojích, dopravníkových systémech a ventilátorech. Jsou vhodná pro uložení dvouřadých naklápěcích kuličkových ložisek nebo naklápěcích válečkových ložisek s kuželovou dírou.
