MTM H 308 upínací pouzdro

MTM H 308 upínací pouzdro

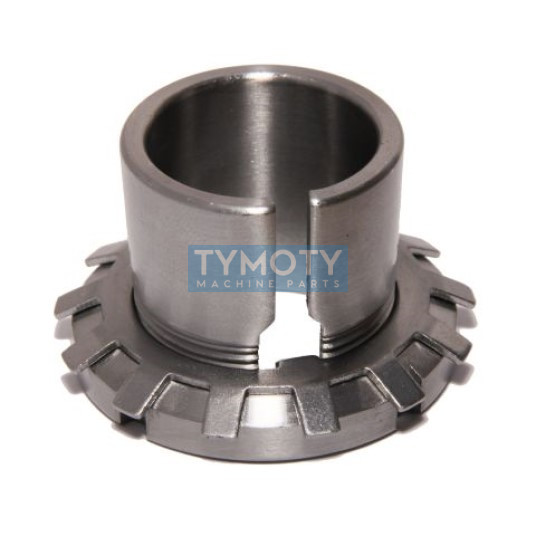

MTM H 308 je kompletní upínací sestava určená pro upevnění ložisek s kuželovou dírou na válcové hřídele. Tato komponenta umožňuje přesné a stabilní axiální zajištění ložiska bez nutnosti dodatečného osazení hřídele. Sestava se skládá z rozříznutého ocelového pouzdra s vnější kuželovou plochou (v poměru 1:12), pojistné matice KM a pojistné podložky MB, která zajišťuje matici proti samovolnému povolení.

Alternativní označení a identifikace:

• Typové označení: H 308, H308
• Ekvivalenty: Pouzdro H 308 CX, L.H 308
• Technické označení: Adapter sleeve H 308
• Identifikační číslo (PID): 395054

Geometrie a konstrukce

• Materiálové provedení: Vysoce kvalitní konstrukční ocel se zvýšenou odolností proti mechanickému opotřebení.
• Profil díry: Válcový vnitřní průměr pro montáž na hřídel o jmenovitém rozměru 35 mm.
• Vnější povrch: Kuželový se sklonem 1:12 pro ložiska odpovídajících řad (např. 1209K, 2209K, 22208K).
• Zajišťovací mechanismus: Metrický závit s jemným stoupáním pro přesné nastavení radiální vůle ložiska.

Konstrukční vlastnosti

Pouzdro je navrženo pro snadnou montáž a demontáž i v hůře přístupných místech stroje. Díky rozříznuté konstrukci dochází při dotahování pojistné matice k rovnoměrnému sevření hřídele, což eliminuje vznik vibrací a zajišťuje vysokou souosost rotujících částí. Použitá ocel zaručuje dlouhou životnost i při vysokém dynamickém zatížení.

Oblast použití

Upínací pouzdra MTM H 308 nacházejí uplatnění v širokém spektru průmyslových odvětví, zejména v obecném strojírenství, dopravníkových systémech a zemědělské technice. Jsou ideálním řešením pro uložení ventilátorů, řemenic a vodicích kladek na hladkých hřídelích, kde je kladen důraz na mechanickou stabilitu a přesnost.
