MTM H 304 upínací pouzdro

MTM H 304 upínací pouzdro

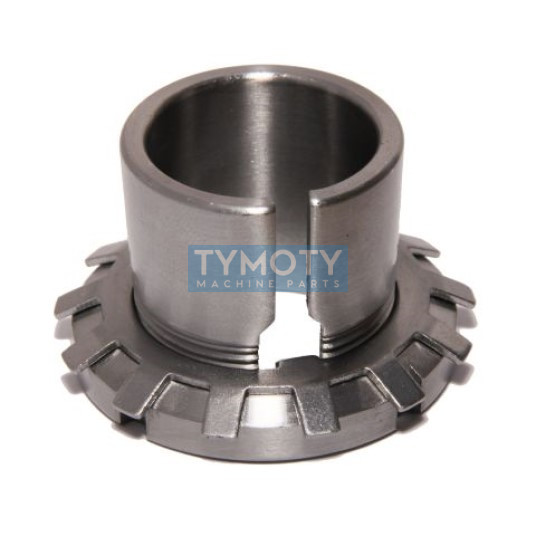

Upínací pouzdro MTM H 304 (Adapter sleeve) je přesně vyrobený konstrukční komponent určený k upevnění ložisek s kuželovou dírou na válcové hřídele. Tato součástka umožňuje spolehlivé a pevné spojení ložiska s hřídelem bez nutnosti jeho osazení, což zjednodušuje konstrukci uložení a usnadňuje montáž i demontáž ložisek v průmyslových aplikacích. Je vyrobeno z kvalitní konstrukční oceli se zvýšenou odolností vůči mechanickému namáhání a tlaku.

Alternativní označení a identifikace:

• H 304
• H 304 CX
• L.H 304
• Adapter sleeves H 304
• PID: 395014

Konstrukční vlastnosti a geometrie:

• Materiálové složení: Vysoce pevnostní ocel zajišťující stálost rozměrů při dotažení.
• Kompletní sestava: Pouzdro je dodáváno jako celek obsahující rozříznuté těleso pouzdra, pojistnou matici a pojistné zařízení (podložku).
• Válcový profil díry: Umožňuje snadné nasunutí na hladké nebo stupňovité hřídele s válcovým povrchem.
• Efektivní rozložení sil: Geometrie pouzdra je navržena pro optimální přenos radiálních sil a zajištění souososti ložiska.

Oblast použití a příklady aplikací:

Upínací pouzdro H 304 se využívá v širokém spektru strojírenských odvětví, zejména tam, kde je vyžadována rychlá výměna ložisek. Je ideální pro uložení ventilátorů, pásových dopravníků, zemědělských strojů a v obecném strojírenství pro fixaci ložisek s kuželovou dírou (např. dvouřadých naklápěcích kuličkových nebo válečkových ložisek).

Montáž a údržba:

Instalace se provádí nasunutím pouzdra na hřídel a následným dotažením pojistné matice, čímž dojde k sevření pouzdra na hřídeli a vymezení radiální vůle v ložisku. Po dosažení požadovaného dotažení se matice zajistí ohnutím jazýčku pojistné podložky do příslušné drážky v matici. Při demontáži stačí uvolnit pojistnou podložku a povolit matici, což umožní uvolnění ložiska bez poškození hřídele.
