MTM H 2328 upínací pouzdro

MTM H 2328 upínací pouzdro

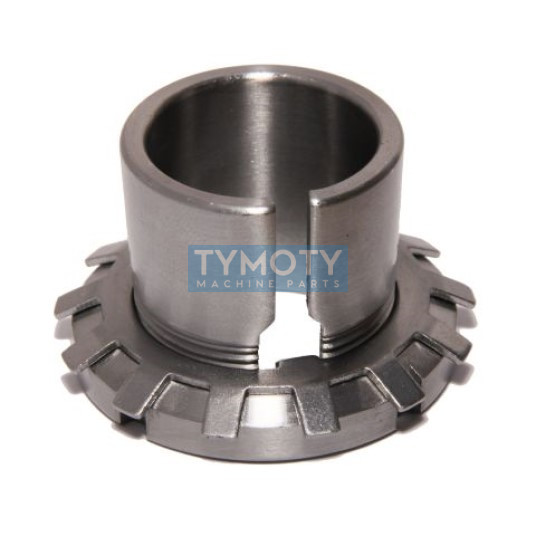

Upínací pouzdro MTM H 2328 je precizní strojní součást určená k fixaci ložisek s kuželovou dírou na válcové hřídele. Tento konstrukční prvek umožňuje snadnou montáž a demontáž ložisek bez nutnosti osazení na hřídeli. Pouzdro je dodáváno jako kompletní upevňovací sada, která zajišťuje bezpečné a tuhé spojení ložiska s hřídelí prostřednictvím mechanického sevření.

Alternativní označení a identifikace:

• Typové označení: H 2328
• Ekvivalenty: H 2328 CX, Adapter sleeve H2328
• Produktové ID (PID): 395224
• Alternativní zápis: H2328

Konstrukční prvky

• Materiálové provedení: Vysoce kvalitní konstrukční ocel se zvýšenou odolností proti mechanickému namáhání.
• Profil vnitřní díry: Válcová díra určená pro hladké nebo stupňovité hřídele.
• Vnější geometrie: Kuželový povrch s poměrem kuželovitosti 1:12 pro přesné usazení ložiska.
• Součásti sady: Těleso rozříznutého pouzdra, hřídelová pojistná matice (KM) a pojistná podložka (MB) s vnitřním jazýčkem.

Technická specifikace

Pouzdro H 2328 je navrženo pro vysoké radiální i axiální zatížení. Díky robustní konstrukci a přesným tolerancím zajišťuje minimální házivost a stabilitu v uložení. Šířka pouzdra 131 mm poskytuje dostatečnou styčnou plochu pro rozložení tlaku na hřídel, čímž se eliminuje riziko prokluzu při provozních otáčkách.

Montáž a údržba

Montáž se provádí nasunutím pouzdra na hřídel a následným nalisováním ložiska na kuželový povrch pouzdra. K dotažení se používá hřídelová matice, která se po nastavení požadované radiální vůle ložiska zajistí ohnutím jazýčku pojistné podložky do drážky matice. Doporučuje se pravidelná kontrola dotažení v aplikacích s vysokými vibracemi.

Oblast použití

Upínací pouzdra této řady se typicky používají v těžkém strojírenství, dopravníkových systémech, zemědělské technice a průmyslových převodovkách. Jsou ideálním řešením pro aplikace vyžadující snadnou výměnu ložisek přímo na pracovišti bez speciálního vybavení pro nahřívání.
