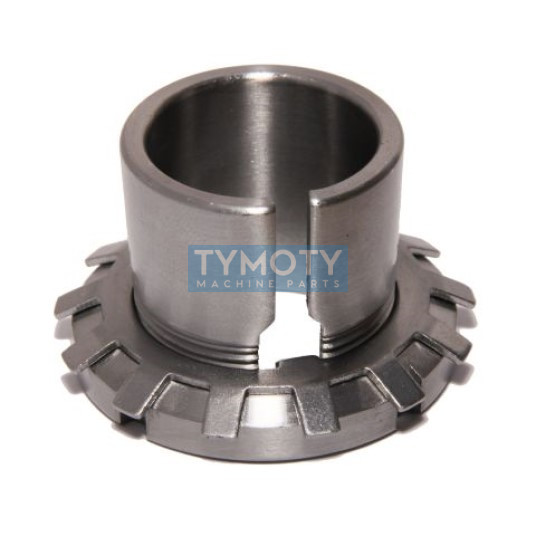

MTM H 2322 upínací pouzdro

Kompletní ocelové upínací pouzdro MTM H 2322 pro hřídele o průměru 100 mm, vybavené maticí KM a podložkou MB. Určeno pro montáž ložisek s kuželovou dírou na válcové hřídele s celkovou šířkou 105 mm.

Výrobce:: CX
Kód artiklu:: 395198
Katalogové číslo:: L.H 2322 MTM
Množství skladem: 2 ks
Skladem u dodavatele: 6 ks - do 14 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 12. 10. 2026

Cena s DPH 631,62 Kč

Cena bez DPH 522,00 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	522,00 Kč	631,62 Kč	631,62 Kč

Popis produktu

MTM H 2322 upínací pouzdro

Upínací pouzdro MTM H 2322 je vysoce přesný strojní element určený pro upevnění ložisek s kuželovou dírou na válcové plochy hřídelí. Tato montážní sada umožňuje spolehlivé axiální i radiální zajištění ložiska bez nutnosti opracování hřídele na přesné tolerance. Pouzdro je standardně dodáváno jako kompletní jednotka zajišťující optimální přenos krouticího momentu a eliminaci vůlí v uložení.

Alternativní označení a identifikace:

H 2322
H 2322 CX
L.H 2322 MTM
PID: 395198
Adapter sleeve H2322

Konstrukční prvky a materiálové provedení:

Materiál: Kvalitní konstrukční ocel se zvýšenou pevností v tahu a odolností proti otlačení.
Geometrie: Vnitřní díra je válcová, vnější povrch disponuje standardizovanou kuželovitostí 1:12.
Kompletace: Součástí dodávky je rozříznuté pouzdro, hřídelová matice (KM) a pojistná podložka (MB).
Povrchová úprava: Konzervováno proti korozi technickým olejem.

Parametr	Hodnota
Průměr díry (d)	100 mm
Vnější průměr matice (D)	145 mm
Celková šířka (B)	105 mm
Typ závitu	M110x2
Profil díry	Válcová
Kuželovitost	1:12
Materiál	Ocel
Výrobce	MTM

Hlavní výhody a funkční charakteristika:

Snadná montáž: Umožňuje upnutí ložiska v libovolné poloze na hladké hřídeli.
Vysoká variabilita: Vhodné pro široké spektrum naklápěcích kuličkových a válečkových ložisek řady 23.
Bezpečné zajištění: Pojistná podložka MB zamezuje samovolnému uvolnění matice během provozu a vibrací.

Oblast použití / Příklady aplikací:

Upínací pouzdra H 2322 se využívají v průmyslových převodovkách, systémech pásových dopravníků, zemědělských strojích a ventilátorových jednotkách, kde je vyžadována rychlá výměna ložisek a vysoká provozní spolehlivost na dlouhých hřídelích.

Způsoby balení

Název	Množství	Skladem
ks	1	2

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Materiál	ocel
Profil díry	válcová
Průměr d (mm)	100
Průměr D (mm)	145
Šířka B (mm)	105
Typ	upínací pouzdro
Značení	H 2322
Značka výrobce	MTM
