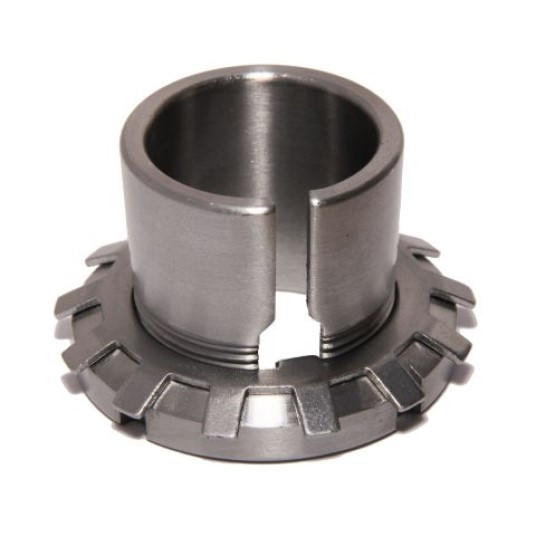

MTM H 2318 upínací pouzdro

MTM H 2318 upínací pouzdro

Upínací pouzdro MTM H 2318 je základní konstrukční prvek určený pro upevnění ložisek s kuželovou dírou na válcové plochy hřídelí. Toto upínací pouzdro umožňuje spolehlivou montáž ložisek na hladké hřídele i na hřídele s osazením, přičemž nevyžaduje přesné tolerance průměru hřídele jako u nalisovaných spojů. Sada je vyrobena z kvalitní oceli a dodává se kompletně s pojistnou maticí a pojistnou podložkou.

Alternativní označení a identifikace:

• Typové označení: H 2318, H2318
• Značka: MTM
• Identifikační číslo (PID): 395157
• Ekvivalenty: L.H 2318 MTM, Adapter sleeve H 2318, upínacie puzdro H 2318

Konstrukční vlastnosti

• Složení sady: Těleso upínacího pouzdra, pojistná matice (KM 18) a pojistná podložka (MB 18).
• Geometrie: Vnější povrch pouzdra disponuje kuželovitostí 1:12, což odpovídá standardním ložiskům řad 213, 222 a 223.
• Materiál: Vysoce pevnostní ocel se zvýšenou odolností proti mechanickému namáhání.
• Povrchová úprava: Standardně konzervováno proti korozi pro bezpečné skladování a okamžitou montáž.

Oblast použití / Příklady aplikací:

Upínací pouzdra H 2318 se nejčastěji využívají v těžkém strojírenství, zemědělské technice a v systémech průmyslových dopravníků. Jsou ideální pro uložení dvouřadých naklápěcích kuličkových ložisek a naklápěcích válečkových ložisek v aplikacích, kde je vyžadována snadná montáž a demontáž bez speciálního vybavení pro lisování.

Montáž a údržba:

Při montáži se pouzdro nasune na hřídel do požadované polohy a ložisko se axiálně nalisuje na kužel pouzdra utahováním pojistné matice. Po dosažení správné radiální vůle v ložisku se matice zajistí ohnutím jednoho z jazýčků pojistné podložky do drážky v matici. Při údržbě je nutné kontrolovat dotažení spoje, zejména v provozu s vysokými vibracemi nebo častou změnou směru otáčení.
