MTM H 2316 upínací pouzdro

MTM H 2316 upínací pouzdro

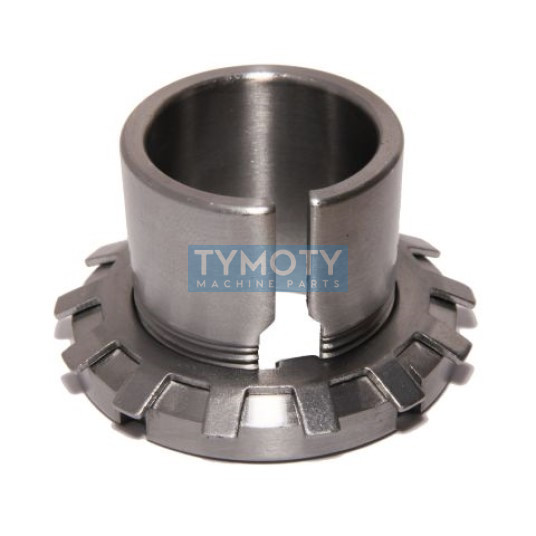

Upínací pouzdro MTM H 2316 představuje standardizovaný montážní prvek určený pro fixaci ložisek s kuželovou dírou (kužel 1:12) na hladké nebo osazené válcové hřídele. Tato konstrukční sada umožňuje přesné polohování ložiska na hřídeli bez nutnosti osazení a zajišťuje pevné sevření pomocí axiálního dotažení pojistné matice.

Alternativní označení a identifikace:

• H 2316 CX
• H 2316
• L.H 2316
• MTM H2316
• PID: 395137

Geometrie a konstrukční prvky

• Součásti sady: Kompletní sestava zahrnuje rozříznuté upínací pouzdro, pojistnou matici (řada KM) a pojistnou podložku (řada MB).
• Materiálové provedení: Vyrobeno z houževnaté konstrukční oceli se zvýšenou odolností proti mechanickému namáhání a otlaku.
• Povrchová úprava: Standardní fosfátování nebo konzervace olejem pro dočasnou antikorozní ochranu.
• Profil díry: Válcová vnitřní díra pro hřídele o jmenovitém průměru 70 mm.
• Vnější kužel: Standardní kuželovitost 1:12 pro kompatibilitu s ložisky řady 23 (např. dvouřadé naklápěcí kuličkové ložisko 2316 K).

Oblast použití / Příklady aplikací

Upínací pouzdra řady H 2316 se využívají v náročných průmyslových aplikacích, kde je vyžadována snadná montáž a demontáž ložisek. Jsou vhodná pro uložení ventilátorů, dopravníkových válců, zemědělských strojů a převodových ústrojí. Konstrukce pouzdra umožňuje kompenzovat mírné tolerance průměru hřídele.

Montáž a pokyny k aplikaci

Při montáži je ložisko nasouváno na kuželovou plochu pouzdra. Utahováním pojistné matice dochází k radiálnímu roztažení vnitřního kroužku ložiska, čímž se vymezuje provozní vůle a zajišťuje pevný spoj. Je nezbytné kontrolovat zbytkovou radiální vůli ložiska podle technických listů výrobce, aby nedošlo k jeho zadření. Po nastavení správné polohy se matice zajistí ohnutím jazýčku pojistné podložky do drážky v matici.
