MTM H 210 upínací pouzdro

MTM H 210 upínací pouzdro

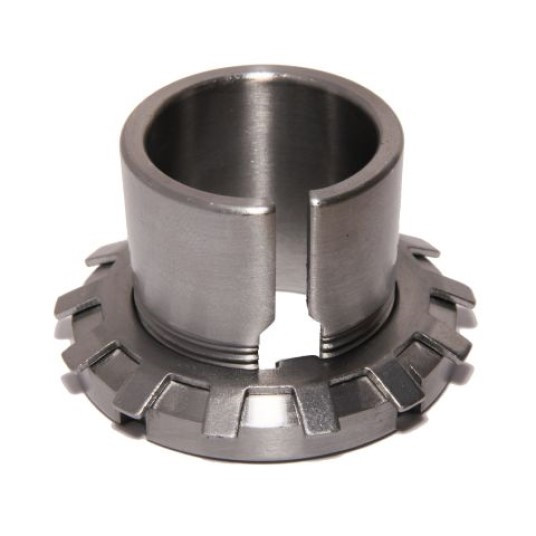

Upínací pouzdro MTM H 210 je standardizovaný mechanický upevňovací prvek určený pro fixaci ložisek s kuželovou dírou (kuželovitost 1:12) na válcové plochy hřídelů. Tato ocelová sestava umožňuje spolehlivé upnutí ložisek bez nutnosti přesného osazení nebo dalších zajišťovacích prvků na hřídeli, což zjednodušuje montáž a demontáž uložení.

Alternativní označení a identifikace:

• H 210
• H210 MTM
• PID: 395071
• Adapter sleeve H 210
• Upínacie puzdro H 210 (SK)

Geometrie a konstrukce:

• Materiálové provedení: Konstrukční ocel se zvýšenou pevností, povrchově ošetřena proti korozi.
• Sestava komponent: Dodávka obsahuje dělené upínací pouzdro, pojistnou matici KM 10 a pojistnou podložku MB 10.
• Profil díry: Vnitřní průměr je válcový pro montáž na hladké hřídele o průměru 45 mm.
• Vnější plocha: Broušený kuželový povrch v poměru 1:12 odpovídající mezinárodním normám ISO pro ložiskové příslušenství.

Hlavní výhody:

• Vysoká přesnost: Broušené funkční plochy zajišťují minimální házení a rovnoměrné rozložení upínací síly.
• Snadná údržba: Možnost snadné výměny ložiska bez poškození hřídele.
• Kompatibilita: Plně odpovídá standardům pro naklápěcí kuličková ložiska řady 12xx, 22xx a válečková ložiska 213xx.

Oblast použití:

Upínací pouzdro H 210 se využívá v průmyslových aplikacích u ventilátorů, pásových dopravníků, zemědělských strojů a v obecném strojírenství pro montáž ložisek na hladké nebo stupňovité hřídele o průměru 45 mm.

Pokyny k aplikaci:

Při montáži je nutné dodržet předepsaný postup utahování matice KM, aby došlo k vymezení radiální vůle v ložisku. Po dotažení se matice zajistí ohnutím jednoho z jazýčků podložky MB do drážky v matici, čímž se zamezí samovolnému uvolnění spoje.
