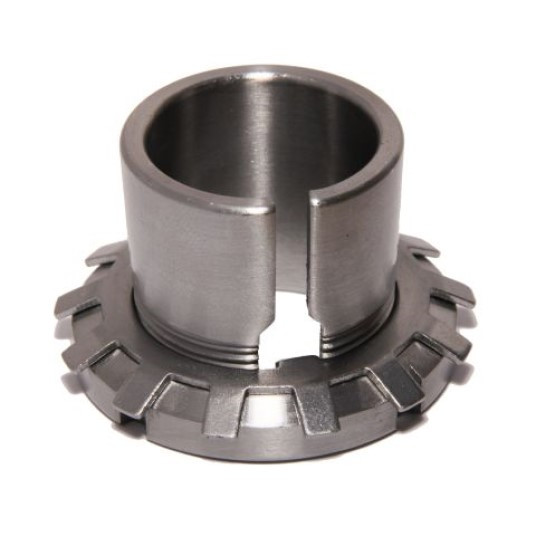

MTM H 209 upínací pouzdro

MTM H 209 upínací pouzdro

Upínací pouzdro MTM H 209 představuje standardizovaný strojní prvek určený pro spolehlivé a přesné upevnění ložisek s kuželovou dírou na válcové hřídele. Tato součástka eliminuje potřebu osazení hřídele nebo speciálních tolerancí, čímž zjednodušuje konstrukci uložení a usnadňuje montáž i demontáž ložisek v průmyslových aplikacích. Pouzdro je dodáváno jako kompletní upevňovací sada, která zajišťuje bezpečné axiální zajištění ložiska na hřídeli.

Alternativní označení a identifikace:

• Typové označení: H 209
• Značka: MTM
• PID: 395061
• Anglický název: Adapter sleeve H 209
• Ekvivalenty: H209, Pouzdro H 209 MTM

Geometrie a konstrukce:

• Konstrukční provedení: Podélně rozříznuté ocelové pouzdro s vnějším kuželem 1:12.
• Součásti sady: Těleso pouzdra, pojistná matice (KM) a pojistná podložka (MB).
• Materiálové složení: Vysoce kvalitní konstrukční ocel se zvýšenou odolností proti otlačení.
• Profil díry: Válcová díra pro nasunutí na hladkou hřídel.

Hlavní výhody a funkční charakteristika:

• Vysoká variabilita: Umožňuje montáž ložiska v libovolné poloze na hladké hřídeli.
• Mechanická stabilita: Pevné sevření hřídele díky kuželovému mechanismu zabraňuje prokluzu.
• Snadná údržba: Konstrukce umožňuje opakované použití a jednoduchou výměnu ložiska bez poškození hřídele.
• Kompletní řešení: Dodávka včetně pojistných prvků (matice a podložky) zaručuje okamžitou připravenost k montáži.

Montáž a údržba:

Při montáži je nutné dbát na čistotu styčných ploch hřídele a pouzdra. Ložisko se na pouzdro nasouvá silou vyvozenou utahováním matice, čímž dochází k vymezení radiální vůle ložiska a pevnému sevření hřídele. Po dosažení požadovaného dotažení se matice zajistí ohnutím jazýčku pojistné podložky do drážky v matici. Při demontáži se postupuje uvolněním pojistného jazýčku a povolením matice.
