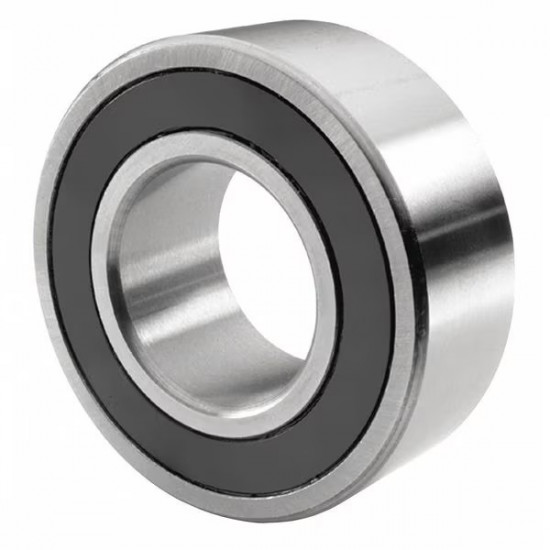

MTM 3304-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3304-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3304-2RS je vysoce kvalitní nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, konstruované pro zachycení kombinovaného zatížení. Ložisko disponuje vnitřním uspořádáním v konfiguraci "O" (zády k sobě), což odpovídá sdružené dvojici jednořadých ložisek, a poskytuje vysokou tuhost uložení. Je osazeno plastovou klecí z polyamidu zesíleného skelnými vlákny a oboustranným třecím těsněním typu 2RS.

Alternativní označení a identifikace

Tento produkt je dohledatelný pod následujícími kódy a ekvivalenty: 3304-2RS, 3304 2RS, CX 3304-2RS, L.3304-2RS, MTMCX 3304-2RS.

Konstrukční a geometrické uspořádání

• Stykový úhel: Hodnota 32° umožňuje efektivní přenos radiálních i obousměrných axiálních zatížení.
• Uspořádání valivých těles: Konfigurace "O" zajišťuje stabilitu a schopnost zachycovat klopné momenty.
• Těsnící systém: Oboustranná těsnění z olejivzdorné a otěruvzdorné pryže navulkanizovaná na kovovou výztuhu, zalisovaná do zápichů vnějšího kroužku.
• Břity těsnění: Kontaktní břity se opírají o zkosené hrany vnitřního kroužku, čímž zajišťují vysokou těsnost proti nečistotám.
• Klec: Polyamidová klec vedená kuličkami pro snížení hlučnosti a tření během provozu.

Hlavní funkční charakteristika

Ložisko je z výroby naplněno vysoce výkonným plastickým mazivem, které je určeno pro celou dobu životnosti jednotky bez nutnosti domazávání. Použitá těsnění 2RS poskytují vynikající ochranu proti úniku maziva a zároveň brání vniku abrazivních částic a vlhkosti do vnitřního prostoru ložiska.

Příklady aplikací

Díky své schopnosti přenášet obousměrné axiální síly a vysoké tuhosti je ložisko 3304-2RS vhodné pro uložení hřídelí v převodovkách, čerpadlech, ventilátorech a v zemědělské nebo manipulační technice, kde je vyžadována kompaktní konstrukce nahrazující dvě samostatná jednořadá ložiska.
