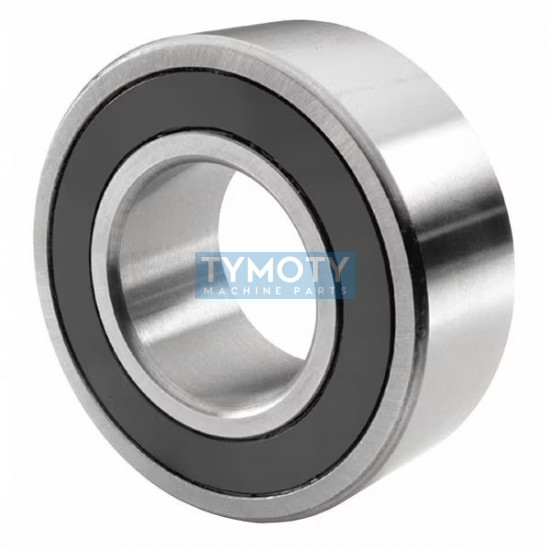

MTM 3303-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3303-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3303-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je navrženo pro přenos kombinovaných zatížení. Konstrukčně odpovídá dvojici jednořadých kuličkových ložisek s kosoúhlým stykem v uspořádání "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty. Ložisko je na obou stranách opatřeno třecím těsněním a naplněno kvalitním plastickým mazivem pro celou dobu své životnosti.

Alternativní označení a identifikace:

• Typové značení: 3303-2RS, 3303 2RS
• Ekvivalenty: CX 3303-2RS, L.3303-2RS
• Identifikační čísla: PID 327711
• Výrobce: MTM (Polsko)

Geometrie a konstrukce

• Stykový úhel: 32°, optimalizovaný pro přenos radiálních i obousměrných axiálních sil.
• Uspořádání valivých těles: Konfigurace "O" (zády k sobě) pro maximální stabilitu.
• Klec: Plastová klec vyrobena z polyamidu 66 zesíleného skelnými vlákny (PA66-GF25), vedená kuličkami.
• Těsnicí systém: Oboustranné kontaktní těsnění (2RS) z olejivzdorné a otěruvzdorné pryže (NBR) navulkanizované na kovovou výztuhu.
• Profil díry: Válcová díra pro standardní montáž na hřídel.

Hlavní výhody a funkční charakteristika

Ložisko je z výroby naplněno mazivem s teplotním rozsahem -30 °C až +120 °C, což eliminuje potřebu dodatečné údržby. Těsnicí břity se opírají o zkosené hrany vnitřního kroužku a jsou zalisovány do zápichů ve vnějším kroužku, což zajišťuje vysokou ochranu proti průniku nečistot a úniku maziva. Polyamidová klec přispívá k tichému chodu a nízkému tření i při vyšších otáčkách.

Oblast použití

Díky schopnosti přenášet obousměrná axiální zatížení a vysoké tuhosti je ložisko MTM 3303-2RS vhodné pro uložení hřídelí v čerpadlech, kompresorech, převodovkách a dalších průmyslových zařízeních, kde je vyžadována kompaktní konstrukce nahrazující dvě jednořadá ložiska.
