MTM 3208-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3208-2RS kuličkové ložisko s kosoúhlým stykem

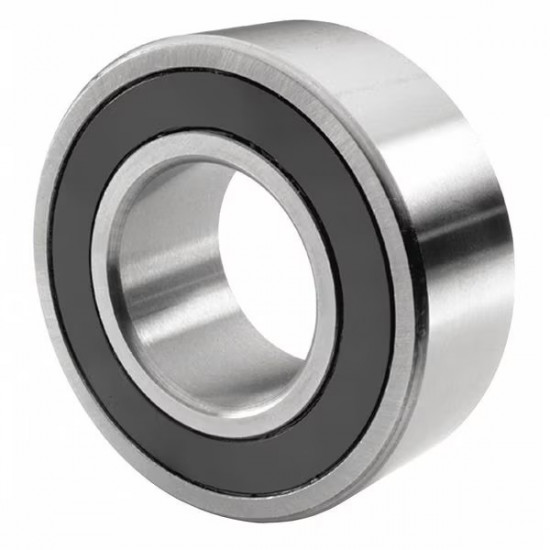

MTM 3208-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je konstrukčně navrženo pro přenos vysokých radiálních a obousměrných axiálních zatížení. Valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě), což odpovídá sdružené dvojici jednořadých ložisek a zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty.

Alternativní označení a identifikace

• Značení výrobce: 3208-2RS, 3208-2RS TVP, 3208-2RS TN
• Ekvivalenty: CX 3208-2RS, L.3208-2RS
• Identifikační kód (PID): 327341

Geometrie a konstrukce

• Stykový úhel: 32° pro optimalizovaný rozklad sil.
• Klec: Plastová klec (TVP/TN) z polyamidu zesíleného skelnými vlákny, vedená kuličkami.
• Těsnění: Oboustranné třecí těsnění (2RS) z olejivzdorné a otěruvzdorné pryže navulkanizované na kovovou výztuhu.
• Uspořádání: Dvouřadé provedení s válcovou dírou a normální axiální vůlí.

Hlavní výhody a funkční charakteristika

• Bezúdržbový provoz: Ložisko je již z výroby naplněno kvalitním plastickým mazivem pro celou dobu životnosti.
• Vysoká těsnost: Těsnicí břity se opírají o zkosené hrany vnitřního kroužku, což zabraňuje úniku maziva a vniknutí nečistot.
• Konstrukční stabilita: O-konfigurace valivých těles zvyšuje odolnost vůči vyvracení hřídele.

Oblast použití

Ložisko MTM 3208-2RS nachází využití v průmyslových převodovkách, čerpadlech, kompresorech a dalších rotačních zařízeních, kde je vyžadováno zachycování kombinovaného zatížení při zachování kompaktních rozměrů.
