MTM 3205-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3205-2RS kuličkové ložisko s kosoúhlým stykem

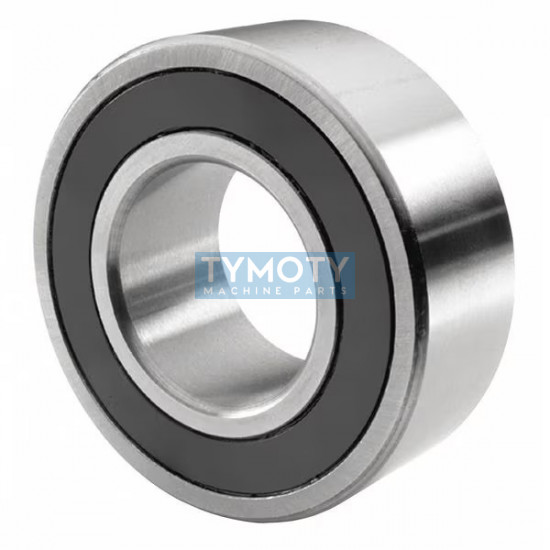

MTM 3205-2RS představuje nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem v utěsněném provedení. Konstrukčně odpovídá dvojici jednořadých kuličkových ložisek s kosoúhlým stykem uspořádaných v konfiguraci "O" (zády k sobě), což mu umožňuje přenášet radiální zatížení i obousměrná axiální zatížení. Ložisko je osazeno plastovou klecí a je z výroby naplněno plastickým mazivem s vysokou životností.

Alternativní označení a identifikace

• 3205-2RS
• CX 3205-2RS
• 3205-2RS MTM
• L.3205-2RS
• PID: 327221

Konstrukční prvky a geometrie

• Stykový úhel: Stykový úhel 32° umožňuje efektivní přenos kombinovaných sil.
• Konfigurace těles: Valivá tělesa jsou uspořádána v konfiguraci "O", což zajišťuje tuhost uložení.
• Materiál těsnění: Oboustranné třecí těsnění (2RS) z olejivzdorné a otěruvzdorné pryže navulkanizované na kovovou výztuhu.
• Klec: Plastová klec z polyamidu PA66 zesíleného skelnými vlákny, vedená kuličkami.
• Vnitřní profil: Válcová díra pro standardní montáž na hřídel.

Hlavní výhody a funkční charakteristika

• Bezúdržbový provoz: Ložisko je naplněno mazivem pro celou dobu životnosti a utěsněno proti vnikání nečistot.
• Ochrana břitů: Těsnící břity se opírají o zkosené hrany vnitřního kroužku, což zvyšuje těsnost v náročných podmínkách.
• Vysoká stabilita: Konstrukce v konfiguraci "O" zvyšuje odolnost proti klopným momentům.

Oblast použití / Příklady aplikací

Díky schopnosti zachycovat obousměrné axiální síly je toto ložisko vhodné pro uložení čerpadel, kompresorů, převodovek a vřeten obráběcích strojů. Je ideální pro aplikace, kde je vyžadována vysoká tuhost uložení a ochrana proti nečistotám v okolním prostředí.

Montáž a údržba

Ložisko je dodáváno v připraveném stavu k okamžité montáži. Během instalace nesmí dojít k poškození těsnicích břitů. Vzhledem k doživotní náplni maziva ložisko nevyžaduje dodatečné domazávání. Montáž se provádí na hřídel s odpovídajícími tolerancemi pro válcovou díru.
