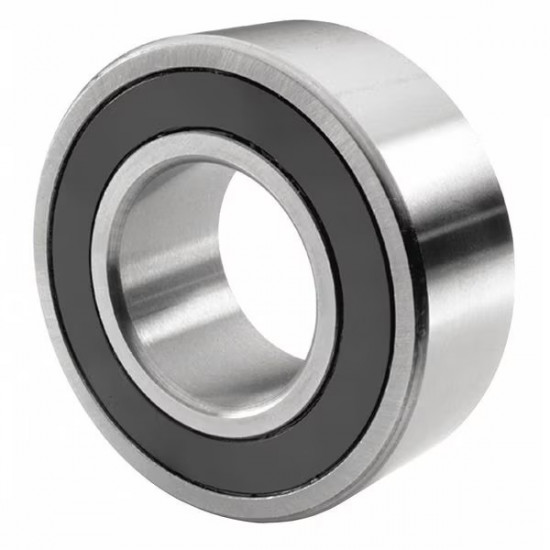

MTM 3204-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3204-2RS kuličkové ložisko s kosoúhlým stykem

MTM 3204-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je určeno pro přenos radiálních i obousměrných axiálních zatížení. Konstrukčně odpovídá dvojici jednořadých kuličkových ložisek s kosoúhlým stykem v konfiguraci "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty.

Alternativní označení a identifikace:

• Značení výrobce: 3204-2RS
• Ekvivalenty: CX 3204-2RS, L.3204-2RS
• Typ: Dvouřadé kuličkové ložisko s kosoúhlým stykem (Angular contact ball bearing)
• PID: 327171

Konstrukční prvky a materiálové složení:

• Geometrie: Valivá tělesa jsou uspořádána ve dvou řadách se stykovým úhlem 32°.
• Klec: Plastová klec z polyamidu zesíleného skelnými vlákny, vedená dvěma řadami kuliček.
• Těsnění (2RS): Oboustranné třecí těsnění z olejivzdorné a otěruvzdorné pryže (NBR) navulkanizované na kovovou výztuhu. Těsnicí břity se opírají o zkosené hrany vnitřního kroužku.
• Mazivo: Naplněno plastickým mazivem pro celou dobu životnosti ložiska s provozním rozsahem od -30 °C do +120 °C.
• Profil díry: Válcová díra pro standardní montáž na hřídel.

Technické parametry:

Hlavní výhody a funkční charakteristika:

• Obousměrné zatížení: Schopnost přenášet axiální síly v obou směrech současně s radiálním zatížením.
• Těsnost: Ochrana proti nečistotám a úniku maziva díky integrovaným pryžovým těsněním zalisovaným do zápichů vnějšího kroužku.
• Bezúdržbovost: Ložisko je z výroby naplněno optimálním množstvím maziva, nevyžaduje domazávání.
• Vysoká tuhost: Uspořádání do "O" zvyšuje stabilitu uložení hřídele.

Oblast použití:

Ložisko je vhodné pro uložení hřídelí v průmyslových převodovkách, čerpadlech, ventilátorech a zemědělských strojích, kde se vyskytuje kombinované namáhání a je vyžadována kompaktní konstrukce nahrazující dvě samostatná ložiska.
