MTM 2312 K naklápěcí kuličkové ložisko

MTM 2312 K naklápěcí kuličkové ložisko

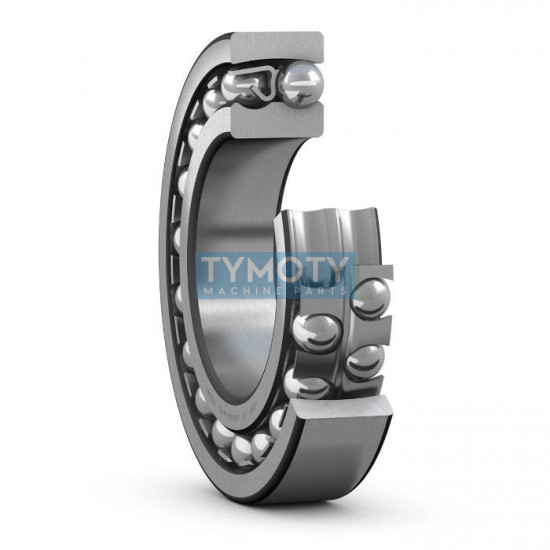

Ložisko MTM 2312 K je dvouřadé naklápěcí kuličkové ložisko s kuželovou dírou, které je konstrukčně navrženo pro eliminaci nesouososti hřídele vůči tělesu. Vnější kroužek disponuje společnou kulovou oběžnou dráhou pro obě řady kuliček, což umožňuje vnitřnímu kroužku s klecí a kuličkami se naklápět kolem středu ložiska. Tato konstrukce je ideální pro aplikace, kde dochází k průhybům hřídele nebo chybám v souososti ložiskových těles.

Alternativní označení a identifikace

• Typové označení: 2312 K
• Alternativní zápis: CX 2312 K, 2312K
• Výrobce: MTM (Polsko)
• PID kód: 323384
• Kompatibilní upínací pouzdro: H 2312 (pro upevnění na válcový hřídel)

Geometrie a konstrukční prvky

• Dvouřadá konstrukce: Obsahuje dvě řady valivých těles (kuliček) pro zajištění radiální únosnosti.
• Kuželová díra: Vnitřní průměr disponuje kuželovou geometrií, vyžadující montáž pomocí upínacího pouzdra.
• Materiálové provedení: Vyrobeno z vysoce jakostní ložiskové oceli s vysokou odolností proti únavě materiálu.
• Ocelová klec: Lisovaná ocelová klec je vedena oběma řadami kuliček, což zajišťuje stabilitu při vysokých otáčkách.
• Radiální vůle: Ložisko je dodáváno s normální radiální vůlí (standardní provedení).

Konstrukční vlastnosti

Vnější kroužek ložiska funguje jako společná kulová plocha, což je klíčový prvek pro schopnost naklápění. Ložisko je díky kuželové díře přizpůsobeno pro montáž na hřídele s větším průměrem pomocí upínacího pouzdra H 2312, které zajišťuje pevné spojení a snadné nastavení radiální vůle při instalaci.

Montáž a údržba

Při montáži na válcový hřídel je nezbytné použít příslušné upínací pouzdro (H 2312). Vzhledem k otevřené konstrukci ložiska je nutné zajistit odpovídající mazání (tukem nebo olejem) v závislosti na provozních podmínkách a otáčkách aplikace. Ložisko je schopno vyrovnávat statickou i dynamickou nesouosost.
