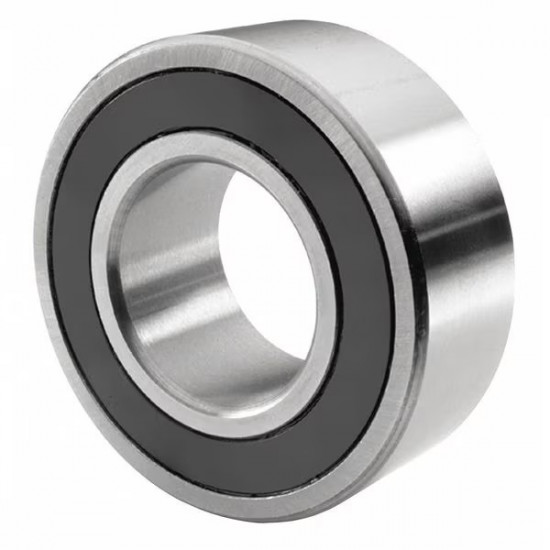

MTM 2308-2RS naklápěcí kuličkové ložisko

MTM 2308-2RS naklápěcí kuličkové ložisko

Dvouřadé naklápěcí kuličkové ložisko MTM 2308-2RS je nerozebíratelná strojní součást s válcovou dírou, navržená pro uložení hřídelí s výskytem nesouososti nebo průhybu. Vnější kroužek je opatřen společnou kulovou oběžnou dráhou, která umožňuje vnitřnímu kroužku s oběma řadami kuliček se volně naklápět kolem středu ložiska.

Alternativní označení a identifikace

• 2308-2RS
• CX 2308-2RS
• L.2308-2RS
• PID: 321801

Konstrukční prvky a geometrie

• Klec: Lisovaná ocelová klec vedená dvěma řadami kuliček zajišťuje přesné vedení valivých těles.
• Těsnění: Oboustranné kontaktní (třecí) těsnění 2RS vyrobené z olejivzdorné a otěruvzdorné pryže (NBR) navulkanizované na kovovou výztuhu.
• Uložení těsnění: Těsnicí prvky jsou zalisovány do zápichů ve vnějším kroužku, přičemž břity se opírají o hladký vnitřní kroužek.
• Vnitřní konfigurace: Dvouřadá konstrukce s normální radiální vůlí a válcovou dírou pro standardní montáž na hřídel.

Hlavní výhody a funkční charakteristika

Konstrukce ložiska je optimalizována pro eliminaci negativních vlivů nesouososti hřídele vzhledem k tělesu, což snižuje napětí v uložení a prodlužuje životnost stroje. Integrované těsnění 2RS účinně chrání vnitřní prostor ložiska před kontaminací prachem, vlhkostí a mechanickými nečistotami a současně brání úniku maziva.

Oblast použití

Typické využití zahrnuje uložení dlouhých hřídelí v zemědělských strojích, dopravníkových systémech a v textilním průmyslu, kde dochází k elastickým deformacím hřídele nebo kde nelze technologicky zajistit dokonalou souosost ložiskových těles.
