MTM 2211 K naklápěcí kuličkové ložisko

MTM 2211 K naklápěcí kuličkové ložisko

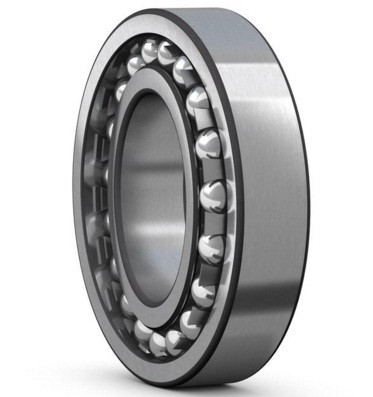

Ložisko MTM 2211 K je nerozebíratelné dvouřadé naklápěcí kuličkové ložisko s kuželovou dírou. Tento konstrukční typ je specifický společnou kulovou oběžnou dráhou ve vnějším kroužku, což umožňuje naklopení vnitřního kroužku s kuličkami a klecí. Tato schopnost naklápění je klíčová pro kompenzaci nesouososti hřídele vůči tělesu nebo průhybu hřídele v důsledku zatížení, čímž se minimalizuje namáhání ložiska.

Alternativní označení a identifikace

• Typové označení: 2211 K, 2211K
• Výrobce: MTM (Polsko)
• Ekvivalenty: CX 2211 K, L.2211K
• ID produktu: 323131

Geometrie a konstrukce

• Dvojřadé provedení: Dvě řady kuliček zajišťují stabilitu a rovnoměrné rozložení radiálního zatížení.
• Kuželová díra: Ložisko disponuje kuželovou dírou (kužel 1:12) určenou pro montáž na kuželové čepy nebo upínací pouzdra.
• Lisovaná ocelová klec: Klec je vyrobena z ocelového plechu a je vedena dvěma řadami kuliček.
• Otevřené provedení: Ložisko je dodáváno bez integrovaného těsnění, což umožňuje přímé mazání v tělese.

Konstrukční vlastnosti

Díky své vnitřní geometrii ložisko generuje velmi nízké tření, což umožňuje provoz při vyšších otáčkách s nižším nárůstem teploty ve srovnání s jinými typy naklápěcích ložisek. Je určeno především pro přenos radiálních sil a díky naklápěcí schopnosti je vysoce odolné vůči úhlovému vychýlení hřídele.

Montáž a příslušenství

Ložisko MTM 2211 K je konstruováno pro upevnění na válcovou hřídel pomocí upínacího pouzdra (typicky označení H 311). Tento systém montáže usnadňuje instalaci ložiska, jeho demontáž a umožňuje přesné seřízení radiální vnitřní vůle ložiska během montáže na hřídel.
