MTM 1303 naklápěcí kuličkové ložisko

MTM 1303 naklápěcí kuličkové ložisko

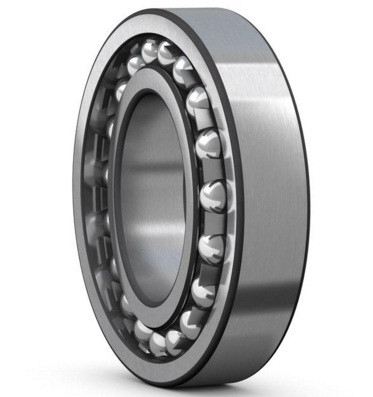

MTM 1303 je nerozebíratelné dvouřadé naklápěcí kuličkové ložisko s válcovou dírou, které je konstrukčně navrženo pro aplikace s požadavkem na vyrovnávání nesouososti. Ložisko se skládá ze dvou řad kuliček, vnitřního kroužku a vnějšího kroužku se společnou kulovou oběžnou dráhou. Tato geometrie umožňuje naklopení vnitřního kroužku vůči vnějšímu, čímž ložisko eliminuje negativní vlivy průhybu hřídele nebo nepřesnosti v souososti ložiskových těles.

Alternativní označení a identifikace:

• Typové označení: 1303
• Alternativní zápisy: CX 1303, L.1303, 1303 MTM
• PID: 320531

Geometrie a konstrukce

• Konstrukční typ: Dvouřadé naklápěcí kuličkové ložisko bez těsnění (otevřené).
• Vodící prvky: Lisovaná ocelová klec vedená dvěma řadami kuliček zajišťuje optimální rozteč valivých těles.
• Kinematika: Kulová dráha vnějšího kroužku dovoluje plynulé naklápění bez zvýšeného vnitřního tření.
• Vnitřní vůle: Normální radiální vůle (standardní CN).

Funkční charakteristika

Díky své schopnosti naklápění je ložisko MTM 1303 imunní vůči statické i dynamické nesouososti hřídele. Vyznačuje se nízkým vývinem tepla i při vysokých otáčkách, což prodlužuje životnost maziva a celého uložení. Je vhodné pro provoz v podmínkách, kde dochází k elastickému průhybu hřídelí.

Oblast použití

Typické aplikace zahrnují zemědělskou techniku, textilní stroje, dopravníkové systémy a dřevoobráběcí stroje. Ložisko je ideální pro dlouhé hřídele, u nichž je obtížné zajistit přesnou souosost ložiskových domků, nebo kde dochází k namáhání hřídele na průhyb.
