MTM 1212 K naklápěcí kuličkové ložisko

MTM 1212 K naklápěcí kuličkové ložisko

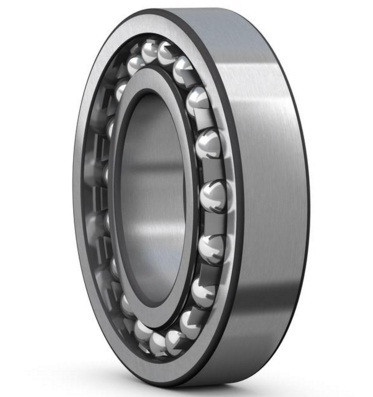

MTM 1212 K je dvouřadé naklápěcí kuličkové ložisko s kuželovou dírou, navržené pro aplikace s požadavkem na kompenzaci nesouososti hřídele vzhledem k tělesu. Vnější kroužek je opatřen společnou kulovou oběžnou dráhou pro obě řady valivých těles, což ložisku umožňuje naklápění a spolehlivý provoz i při průhybu hřídele.

Alternativní označení a identifikace:

• Typové označení: 1212 K, 1212K
• Alternativní značení: CX 1212 K, L.1212K, MTMCX 1212 K
• PID: 322361
• Odpovídající upínací prvek: H 212

Geometrie a konstrukce

• Kuželová díra: Ložisko je vybaveno kuželovou dírou (označení K), která je určena pro montáž na válcovou hřídel pomocí upínacího pouzdra.
• Dvouřadá konstrukce: Obsahuje dvě řady kuliček vedených lisovanou ocelovou klecí, což zajišťuje stabilitu a nosnost ložiska.
• Samonastavitelnost: Konstrukce vnějšího kroužku automaticky vyrovnává nesouosost ložiskových domků a dynamické průhyby hřídele.
• Radiální vůle: Výrobek disponuje standardní (normální) radiální vůlí.

Montáž a údržba

Ložisko 1212 K se upevňuje na válcovou hřídel prostřednictvím upínacího pouzdra H 212. Tento systém umožňuje přesné nastavení axiální polohy a radiální vůle ložiska. Díky své nerozebíratelné konstrukci je ložisko připraveno k okamžité montáži do ložiskového tělesa.

Oblast použití

Tento typ ložiska je primárně určen pro uložení dlouhých hřídelů v konstrukcích, kde nelze zaručit přesnou souosost úložných míst, nebo tam, kde dochází k elastickým deformacím hřídele vlivem zatížení. Často se využívá v zemědělské technice, dopravnících a obecném strojírenství.
