KYSIMEX H 319 upínací pouzdro

Ocelové upínací pouzdro KYSIMEX H 319 pro hřídele o průměru 85 mm, dodávané jako kompletní sada s maticí KM 19 a podložkou MB 19 pro montáž ložisek s kuželovou dírou.

Výrobce:: KYSIMEX
Kód artiklu:: 395163
Katalogové číslo:: L.H 319
Množství skladem: 5 ks
Skladem u dodavatele: 32 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 16. 10. 2026

Cena s DPH 549,95 Kč

Cena bez DPH 454,50 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	454,50 Kč	549,95 Kč	549,95 Kč
2 ks	445,41 Kč	538,95 Kč	1 077,90 Kč
4 ks	436,32 Kč	527,95 Kč	2 111,80 Kč

Popis produktu

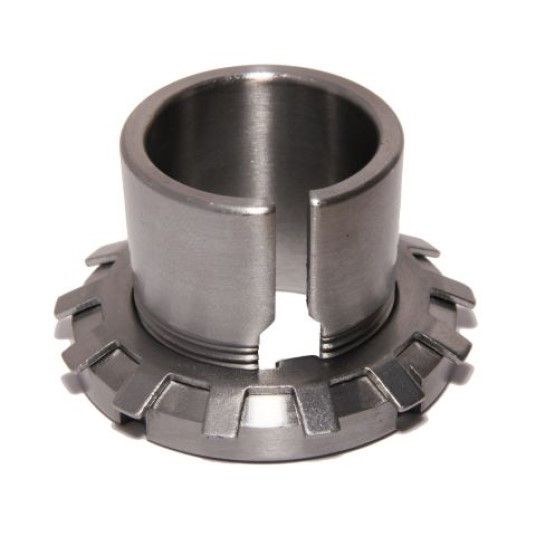

KYSIMEX H 319 upínací pouzdro

Upínací pouzdro KYSIMEX H 319 je vysoce přesný montážní prvek vyrobený z kvalitní oceli, určený pro upevnění ložisek s kuželovou dírou (kužel 1:12) na válcové hřídele o průměru 85 mm. Tato sestava umožňuje snadnou montáž a demontáž ložiska bez nutnosti přesného opracování osazení hřídele.

Alternativní označení a identifikace:

H 319
H319
Adapter sleeve H 319 ZVL
PID: 395163
Upínacie puzdro H 319

Konstrukční prvky a složení

Kompletní sada: Produkt je dodáván jako celistvá jednotka obsahující rozříznuté pouzdro, pojistnou matici KM 19 a pojistnou podložku MB 19.
Materiálové provedení: Konstrukční ocel s vysokou pevností v tahu, ošetřená konzervačním olejem proti korozi.
Profil díry: Vnitřní profil je válcový pro nasunutí na hladkou hřídel, vnější profil je kuželový v poměru 1:12.
Zajišťovací mechanismus: Fixace polohy ložiska je realizována dotažením matice, která vyvolá radiální sevření pouzdra na hřídeli.

Technická specifikace

Parametr	Hodnota
Průměr hřídele (d1)	85 mm
Vnější průměr matice (d3)	125 mm
Celková šířka (B1)	68 mm
Závit matice	M 95x2
Kuželovitost	1:12
Pojistná matice	KM 19
Pojistná podložka	MB 19
Výrobce	KYSIMEX
Materiál	Ocel

Oblast použití / Příklady aplikací:

Pouzdro H 319 je primárně určeno pro uložení naklápěcích kuličkových ložisek a naklápěcích válečkových ložisek. Typické využití zahrnuje dopravníkové systémy, ventilační jednotky, zemědělskou techniku a obecné strojírenské aplikace, kde je vyžadována spolehlivá fixace ložiska na dlouhých hřídelích.

Montáž a údržba:

Při montáži se pouzdro nasune na hřídel do požadované polohy a následně se na něj nasadí ložisko. Utahováním matice KM 19 pomocí hákového klíče se ložisko nalisuje na kužel, čímž dojde k vymezení radiální vůle. Po nastavení optimální provozní vůle se jeden z jazýčků podložky MB 19 ohne do příslušné drážky v matici, čímž se zajistí proti uvolnění.

Způsoby balení

Název	Množství	Skladem
ks	1	5
B0002	2	0
B0004	4	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Materiál	ocel
Profil díry	válcová
Průměr d (mm)	85
Průměr D (mm)	125
Šířka B (mm)	68
Typ	upínací pouzdro
Značení	H 319
Značka výrobce	KYSIMEX
