KYSIMEX H 2330 upínací pouzdro

Výrobce:: KYSIMEX
Kód artiklu:: 395230
Katalogové číslo:: L.H 2330
Množství skladem: 2 ks
Skladem u dodavatele: 5 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 12. 10. 2026

Cena s DPH 2 719,18 Kč

Cena bez DPH 2 247,26 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	2 247,26 Kč	2 719,18 Kč	2 719,18 Kč
2 ks	2 202,31 Kč	2 664,80 Kč	5 329,60 Kč
4 ks	2 157,36 Kč	2 610,41 Kč	10 441,64 Kč

Popis produktu

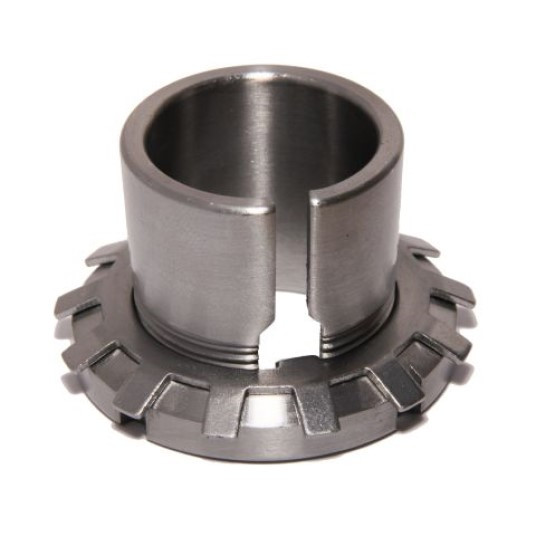

KYSIMEX H 2330 upínací pouzdro

Upínací pouzdro KYSIMEX H 2330 je technická montážní jednotka určená pro upevnění ložisek s kuželovou dírou (kužel 1:12) na hladké nebo stupňovité válcové hřídele. Tento konstrukční prvek umožňuje bezpečné a přesné radiální sevření ložiska na hřídeli bez nutnosti lícování s úzkou tolerancí, čímž zjednodušuje montáž i demontáž valivých ložisek v průmyslových aplikacích.

Alternativní označení a identifikace

H 2330
H2330
Adapter sleeve H 2330
ZVL H 2330
L.H 2330
PID: 395230

Geometrie a konstrukční prvky

Konstrukce: Rozříznuté těleso pouzdra s vnějším kuželem 1:12 pro nalisování ložiska.
Sestava: Kompletní dodávka obsahuje těleso pouzdra, hřídelovou pojistnou matici a pojistnou podložku s jazýčky.
Profil díry: Vnitřní díra je válcová, určená pro přímý styk s povrchem hřídele.
Materiál: Vysoce pevnostní konstrukční ocel s optimální elasticitou pro deformační upnutí.

Technická specifikace

Parametr	Hodnota
Vnitřní průměr díry (d)	135 mm
Vnější průměr matice (D)	195 mm
Celková šířka pouzdra (B)	139 mm
Typ komponentu	Upínací pouzdro (Adapter sleeve)
Závit matice	M150x2
Kuželovitost	1:12
Výrobce	KYSIMEX
Materiál	Ocel

Montáž a údržba

Montáž se provádí nasunutím pouzdra na hřídel a následným dotažením pojistné matice, čímž se ložisko posouvá po kuželové ploše pouzdra a dochází k vymezení vnitřní radiální vůle ložiska. Poloha matice se fixuje ohnutím jednoho z jazýčků pojistné podložky do odpovídající drážky v obvodu matice. Při montáži je nezbytné dodržet předepsaný utahovací moment nebo sledovat axiální posun ložiska.

Způsoby balení

Název	Množství	Skladem
ks	1	2
B0002	2	0
B0004	4	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Materiál	ocel
Profil díry	válcová
Průměr d (mm)	135
Průměr D (mm)	195
Šířka B (mm)	139
Typ	upínací pouzdro
Značení	H 2330
Značka výrobce	KYSIMEX
