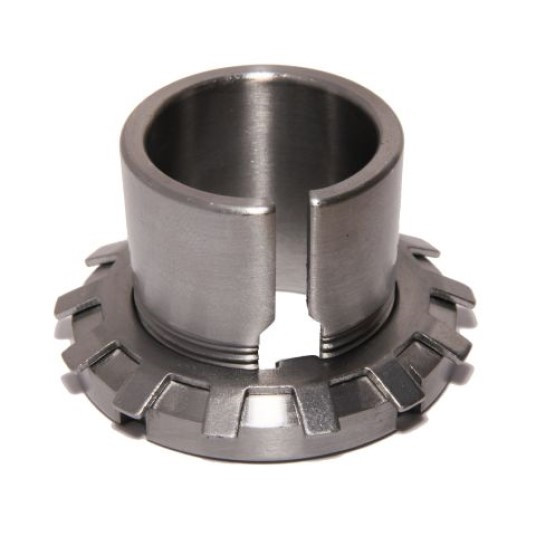

Upínací pouzdro KYSIMEX H 2328 představuje kompletní montážní jednotku určenou pro fixaci ložisek s kuželovou dírou na hladké nebo osazené válcové hřídele. Tato součástka umožňuje přesné a pevné uložení rotačních komponentů bez nutnosti složitého obrábění hřídele. Pouzdro je vyrobeno z vysoce kvalitní konstrukční oceli s vysokou mechanickou pevností a odolností proti opotřebení, což zajišťuje stabilitu uložení i při vysokém dynamickém namáhání.

Alternativní označení a identifikace:

• Typové označení: H 2328
• Ekvivalenty: H 2328 ZVL, Adapter sleeve H 2328, L.H 2328
• Identifikační číslo (PID): 395225
• Složení sady: Pouzdro H 2328, pojistná matice KM 28, pojistná podložka MB 28

Konstrukční prvky a materiálové složení

• Materiál: Prvotřídní ocel se specifikovanou povrchovou úpravou pro minimalizaci rizika zadření při montáži.
• Profil díry: Vnitřní otvor je válcový pro nasunutí na hřídel, vnější plocha disponuje kuželovitostí v poměru 1:12.
• Zajišťovací mechanismus: Součástí dodávky je hřídelová matice a pojistná podložka s ozuby pro bezpečné zajištění polohy.
• Rozříznutí: Pouzdro je podélně rozříznuté, což umožňuje radiální pružnost a sevření hřídele při dotahování matice.

Oblast použití

Pouzdro H 2328 je primárně určeno pro montáž dvouřadých naklápěcích kuličkových ložisek a naklápěcích válečkových ložisek s kuželovou dírou (např. řady 23228 K). Své uplatnění nachází v těžkém průmyslu, u velkých ventilátorů, dopravníkových systémů a v dřevozpracujících strojích, kde je vyžadována vysoká přesnost chodu a eliminace vibrací.

Montáž a údržba

Při montáži se doporučuje kontrolovat axiální posun ložiska po pouzdru, který určuje výslednou radiální vůli v uložení. Po dotažení matice KM na požadovaný moment se provede zajištění ohnutím jednoho z ozubů pojistné podložky MB do drážky v matici. Pravidelná údržba spočívá v kontrole dotažení a stavu zajišťovacích prvků v náročných provozních podmínkách.
