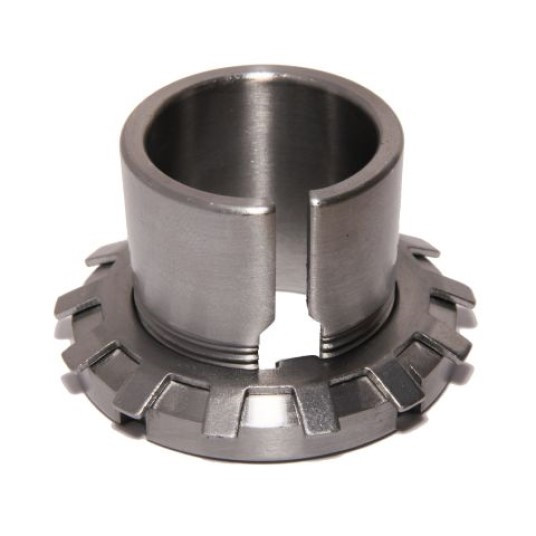

KYSIMEX H 2320 upínací pouzdro

KYSIMEX H 2320 upínací pouzdro

Upínací pouzdro H 2320 značky KYSIMEX je kompletní montážní jednotka určená k upevnění ložisek s kuželovou dírou (kuželovitost 1:12) na válcové hřídele bez nutnosti osazení. Toto konstrukční řešení umožňuje snadnou instalaci a demontáž ložiskových jednotek a zajišťuje pevné upnutí na hladkých i stupňovitých hřídelích s běžnými tolerancemi (h8 až h10).

Alternativní označení a identifikace:

• Typové označení: H 2320
• Ekvivalentní značení: H 2320 ZVL, L.H 2320 (upínacie puzdro)
• Identifikační kód (PID): 395176
• Anglický název: Adapter sleeve H 2320

Konstrukční vlastnosti a složení

• Materiál: Vysoce kvalitní konstrukční ocel se zvýšenou odolností proti deformaci.
• Komponenty sady: Rozříznuté upínací pouzdro, pojistná matice (KM 20) a pojistná podložka (MB 20).
• Profil díry: Válcový (vnitřní), kuželový 1:12 (vnější).
• Povrchová úprava: Konzervováno olejem proti korozi.

Oblast použití / Příklady aplikací:

Upínací pouzdra této řady jsou standardně využívána v průmyslových převodovkách, ventilačních jednotkách, dopravníkových systémech a zemědělské technice. Jsou určena pro montáž naklápěcích kuličkových ložisek, naklápěcích soudečkových ložisek a kuželíkových ložisek v provedení s kuželovou dírou (označení K).

Montáž a údržba:

Při instalaci je nutné kontrolovat axiální posunutí ložiska po kuželu pouzdra, čímž se docílí požadovaného vymezení radiální vůle v ložisku. Fixace polohy matice se provádí ohnutím jazýčku pojistné podložky do příslušné drážky v matici, což zabraňuje uvolnění spoje vlivem vibrací nebo rázů v provozu.
