KYSIMEX H 222 upínací pouzdro

KYSIMEX H 222 upínací pouzdro

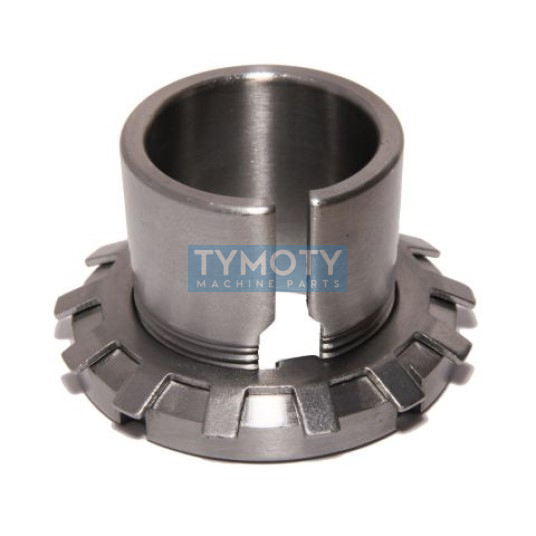

Upínací pouzdro KYSIMEX H 222 (tzv. adapter sleeve) je klíčový spojovací prvek v průmyslové technice určený pro bezpečné a přesné upevnění ložisek s kuželovou dírou na válcové hřídele. Tato sestava umožňuje snadnou montáž ložisek na hladké nebo osazené hřídele bez nutnosti jejich přesného opracování na těsné tolerance. Pouzdro je vyrobeno z vysoce kvalitní oceli, což zajišťuje dlouhou životnost a odolnost proti deformacím při utahování.

Alternativní označení a identifikace:

• H 222
• ZVL H 222
• L.H 222
• PID: 395190
• Adapter sleeve H222

Geometrie a konstrukce:

• Profil vnitřního otvoru: Válcový (pro nasazení na hřídel o průměru 100 mm).
• Profil vnější plochy: Kuželový (standardní kuželovitost 1:12 pro usazení ložiska).
• Složení sestavy: Těleso pouzdra s podélným zářezem, hřídelová matice KM a pojistná podložka MB.
• Materiálové provedení: Konstrukční ocel se zvýšenou pevností.

Technická specifikace:

Oblast použití:

Pouzdra H 222 nacházejí uplatnění v širokém spektru průmyslových odvětví, zejména v dopravníkových systémech, zemědělské technice, papírenských strojích a těžkém strojírenství. Jsou ideální pro aplikace vyžadující snadnou údržbu a možnost rychlé výměny ložiska přímo na provozní pozici.

Montáž a údržba:

Při instalaci je nutné dbát na správné vymezení radiální vůle ložiska pomocí utahování matice KM. Pojistná podložka MB musí být po dotažení řádně zajištěna v drážce matice i pouzdra, aby se předešlo samovolnému uvolnění vlivem vibrací nebo dynamického zatížení. Před montáží doporučujeme lehce naolejovat styčné plochy pro usnadnění axiálního posunu.
