FAG KM 3 pojistná matice

Pojistná matice FAG KM 3 (M17x1, D=28mm, B=5mm) se zářezy dle DIN 981, vyrobená z ložiskové oceli pro precizní axiální zajištění komponentů.

Výrobce:: FAG
Kód artiklu:: 634681
Katalogové číslo:: L.KM 03 FAG
EAN:: 4012801052146
Množství skladem: 6 ks
Skladem u dodavatele: 376 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 21. 7. 2026

Cena s DPH 101,38 Kč

Cena bez DPH 83,79 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	83,79 Kč	101,38 Kč	101,38 Kč

Popis produktu

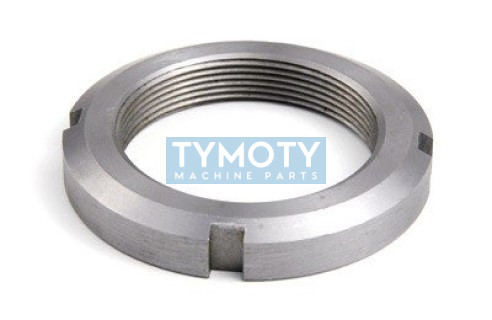

FAG KM 3 pojistná matice

Pojistná matice KM 3 od výrobce FAG (součást skupiny Schaeffler) je vysoce přesná hřídelová matice se zářezy, navržená podle normy DIN 981. Tato matice je vyrobena ze standardní oceli pro valivá ložiska a slouží k axiálnímu zajištění ložisek a dalších mechanických komponentů na hřídeli, často v kombinaci s pojistnou podložkou typu MB.

Alternativní označení a identifikace:

Typové označení: KM 3, KM3, KM03
Číslo výrobce: 038392887-0000
EAN: 4012801052146
PID / Klíčová slova: 10157322, FAGKM3, KM3FAG, SCHAEFFLERKM3, KM3SCHAEFFLER
Ekvivalenty (náhrady): SKF KM3, RHP KM3 (KM03), SNR KM3, ZVL KM3, KM3 Neutral
ECLASS: 23-11-08-22

Geometrie a konstrukce

Závit s jemným stoupáním: Metrický závit M17x1 pro přesné nastavení axiální vůle.
Zářezy pro montáž: Matice je vybavena drážkami po obvodu (šířka drážky b = 4 mm) pro utahování pomocí hákového klíče.
Materiálové složení: Standardní ložisková ocel s vysokou pevností v tahu a odolností proti deformaci.
Zajišťovací mechanismus: Konstrukce je optimalizována pro použití s pojistnou podložkou MB 3 (není součástí matice).

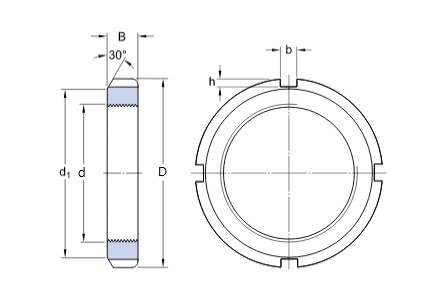

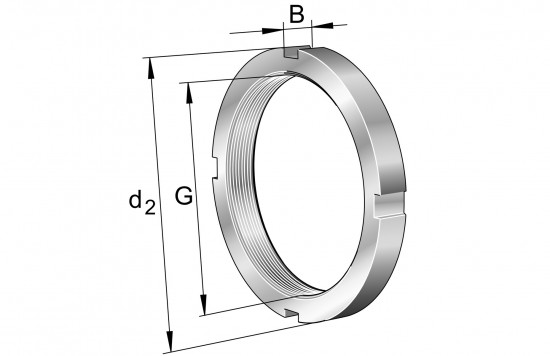

Parametr	Hodnota
Závit (G)	M17x1
Vnější průměr (D / d2)	28 mm
Šířka matice (B)	5 mm
Vnitřní průměr (d)	17 mm
Průměr osazení (d1)	24 mm
Šířka drážky (b)	4 mm
Vzdálenost dna drážky (A)	24 mm
Statická axiální nosnost (F)	19 000 N
Hmotnost	0,014 kg
Úhel úkosu	30°
Norma	DIN 981
Materiál	Ocel pro valivá ložiska

Technická specifikace a montáž

Matice KM 3 splňuje standardy DIN 981 pro hlavní rozměry a parametry. Při montáži je nutné dodržet předepsaný utahovací moment podle specifikace ložiska. Pro zajištění polohy matice se využívá zářez v matici a odpovídající jazýček pojistné podložky MB 3, který se ohne do jednoho ze zářezů matice po dosažení požadovaného předpětí.

Příklady aplikací

Zajištění kuželíkových a naklápěcích kuličkových ložisek na hřídelích.
Upevnění ložisek na upínacích pouzdrech.
Fixace řemenic a ozubených kol v převodovkách a průmyslových pohonech.
Všeobecné strojírenství vyžadující přesné axiální vymezení.

Způsoby balení

Název	Množství	Skladem
ks	1	6

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	038392887-0000
Materiál	ocel
Průměr d (mm)	M17x1
Průměr D (mm)	28
Průměr d1 (mm)	24
Šířka b (mm)	4
Šířka B (mm)	5
Typ	pojistná matice
Výška h (mm)	2
Značení	KM3
Značka výrobce	FAG
