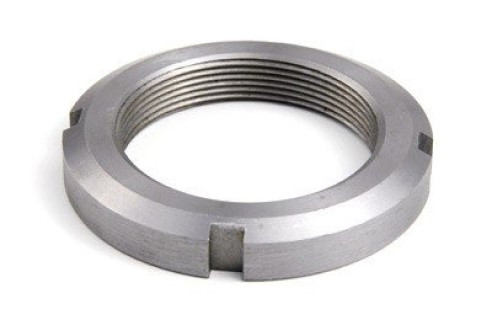

Pojistná matice FAG KM 26 (původní označení Schaeffler) je vysoce přesný upínací prvek určený pro axiální zajištění ložisek a dalších rotačních součástí na hřídeli. Tato hřídelová matice se zářezy je vyrobena z kvalitní konstrukční oceli pro valivá ložiska a splňuje přísné geometrické a materiálové tolerance dle normy DIN 981.
Tento produkt je v průmyslové praxi dohledatelný pod následujícími identifikátory a kódy ekvivalentů:

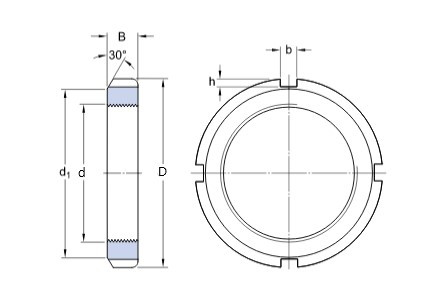

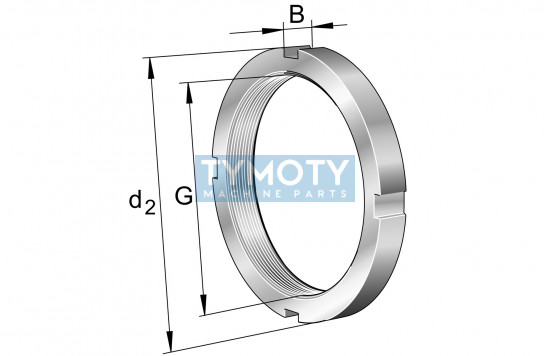

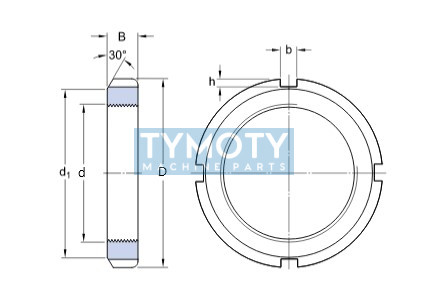

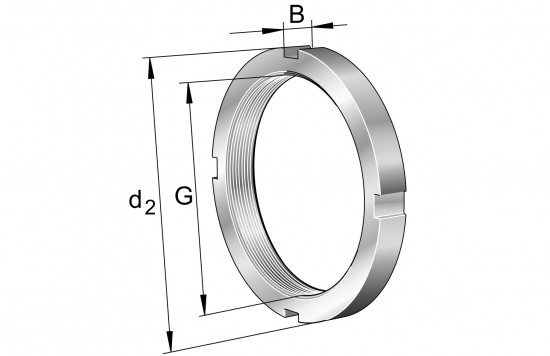

| Parametr | Hodnota |
|---|---|
| Závit (G) | M130x2 |
| Vnější průměr (D / d2) | 165 mm |
| Šířka matice (B) | 21 mm |
| Průměr sražení (d1) | 149 mm |
| Šířka zajišťovací drážky (b) | 12 mm |
| Hloubka zajišťovací drážky (h) | 5 mm |
| Statická axiální únosnost (F) | 440 000 N (440 kN) |
| Úhel sražení | 30° |
| Hmotnost | 1,293 kg |
| Norma | DIN 981 |
| Doporučené příslušenství (Pojistka) | MB 26 |
Matice KM 26 je navržena pro přenos vysokých axiálních sil, přičemž její statická únosnost činí 440 kN. Je konstrukčně optimalizována pro použití na hřídelích s drážkou, kde v kombinaci s pojistnou podložkou typu MB (není součástí balení) zajišťuje absolutní odolnost proti samovolnému povolení vibracemi nebo rázovým zatížením.
Produkt nachází uplatnění především v uložení ložisek na válcových čepech hřídelí nebo na upínacích a stahovacích pouzdrech. Je nezbytnou součástí převodovek, elektromotorů, těžkých průmyslových pohonů a zemědělské techniky, kde je vyžadována vysoká spolehlivost axiálního dotažení.
Montáž se provádí pomocí hákového klíče odpovídající velikosti. Pro zajištění polohy je nutné použít novou pojistnou podložku MB 26. Po dotažení matice na požadovaný moment se jeden z vnějších jazýčků podložky ohne do příslušné drážky na obvodu matice, čímž dojde k mechanickému zablokování spoje.
Tento produkt je dostupný také na Slovensku: tymoty.sk
| Číslo výrobce | 016732022-0000 |
|---|---|
| Materiál | ocel |
| Průměr d (mm) | M130x2 |
| Průměr D (mm) | 165 |
| Průměr d1 (mm) | 149 |
| Šířka b (mm) | 12 |
| Šířka B (mm) | 21 |
| Typ | pojistná matice |
| Výška h (mm) | 5 |
| Značení | KM26 |
| Značka výrobce | FAG |
Hřídelová pojistná matice CODEX KM 26 se závitem M130x2, vnějším průměrem 165 mm a šířkou 21 mm. Určena pro axiální zajištění ložisek na hřídeli pomocí pojistné podložky MB 26.
