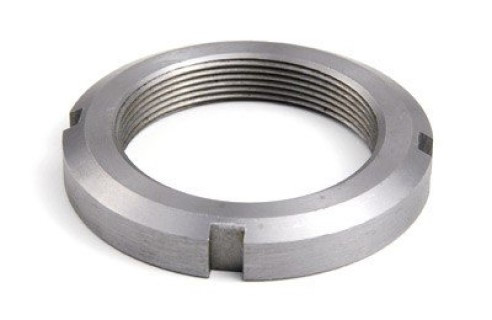

FAG KM 20 pojistná matice

Pojistná matice FAG KM 20 se závitem M100x2 a vnějším průměrem 130 mm dle DIN 981. Vyrobena z vysoce pevnostní oceli, disponuje statickou axiální únosností 290 kN a hmotností 0,76 kg.
Výrobce:
FAG
Kód artiklu:
634679
Katalogové číslo:
L.KM 20 FAG
EAN:
4012801222938
Množství skladem
0 ks
Skladem u dodavatele
32 ks - do 3 pracovních dnů
Minimální objednatelné množství:
1 ks
Když objednáte do 14:00 hodin, zboží doručíme 23. 11. 2026
Cena s DPH 798,37 Kč
Cena bez DPH 659,81 Kč
Popis produktu

FAG KM 20 pojistná matice

Pojistná matice KM 20 od předního výrobce FAG (součást skupiny Schaeffler) je precizní strojní součást určená k axiálnímu zajištění valivých ložisek na hřídeli nebo upínacím pouzdře. Tato matice se zářezy odpovídá normě DIN 981 a je vyrobena z vysoce kvalitní oceli pro valivá ložiska, což zajišťuje vysokou pevnost, tuhost a odolnost proti mechanickému opotřebení při vysokém utahovacím momentu.

Alternativní označení a identifikace:

  • Značení výrobce: KM20 FAG
  • EAN: 4012801222938
  • Číslo výrobce (MPN): 016731972-0000
  • Ekvivalenty: KM20 SKF, KM20 RHP, KM20 MTK, L.KM 20 FAG
  • Klíčová slova / PID: 10157329, SCHAEFFLERKM20, KM20SCHAEFFLER

Konstrukční a geometrické parametry

  • Metrický jemný závit: M100x2 zajišťující precizní nastavení axiální vůle.
  • Materiál: Standardní kalená ocel pro valivá ložiska se zvýšenou mechanickou odolností.
  • Zajišťovací drážky: Obvodové zářezy pro montážní klíč a fixaci pojistnou podložkou (např. MB 20).
  • Statická únosnost: Vysoká axiální zatížitelnost dosahující hodnoty 290 000 N.

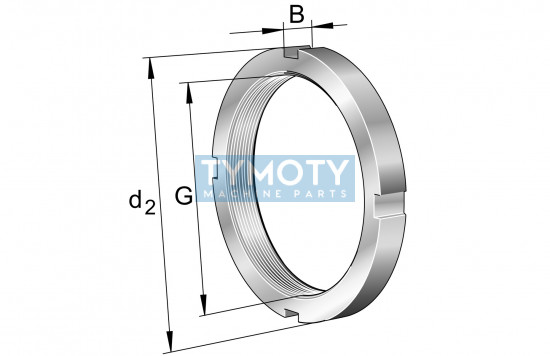

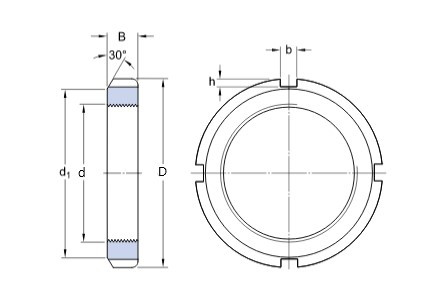

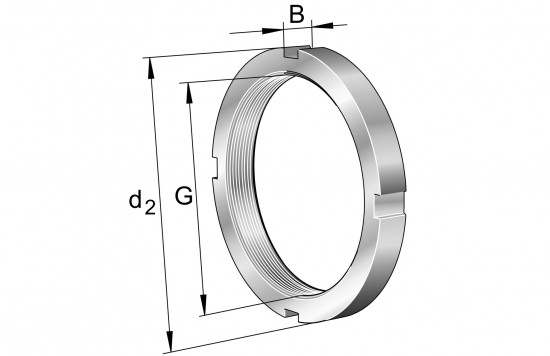

ParametrHodnota
Závit (G)M100x2
Vnější průměr (D / d2)130 mm
Šířka matice (B)18 mm
Průměr osazení (d1)120 mm
Šířka drážky (b)10 mm
Hloubka drážky (h)4 mm
Průměr dna drážky (Aa)122 mm
Úhel náběhu30°
Statická axiální únosnost (F)290 kN
Hmotnost0,76 kg
Vhodná pojistná podložkaMB 20
NormaDIN 981

Technická specifikace

Matice KM 20 je navržena pro průmyslové aplikace vyžadující maximální spolehlivost spoje. Díky přesnému stoupání závitu 2 mm umožňuje citlivé vymezení provozní vůle ložiskového uzlu. Konstrukce matice počítá s vysokým statickým zatížením až 290 kN, což ji předurčuje pro použití v těžkém strojírenství a u vysoce zatížených hřídelí.

Montáž a údržba

Pro instalaci se doporučuje použít odpovídající hákový klíč, který zapadá do drážek o šířce 10 mm. Pro definitivní zajištění polohy matice je nezbytné použít pojistnou podložku typu MB 20, jejíž vnitřní zub zapadne do drážky v hřídeli a jeden z vnějších zubů se ohne do drážky matice, čímž se zamezí jejímu samovolnému povolení vlivem vibrací nebo rotace.

Oblast použití

Typické využití zahrnuje upevnění ložisek na kuželové čepy, upínací pouzdra nebo přímou montáž na hřídele s metrickým závitem. Je vhodná pro uložení ventilátorů, řemenic, převodovek a vřeten obráběcích strojů.

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry
Číslo výrobce 016731972-0000
Materiál ocel
Průměr d (mm) M100x2
Průměr D (mm) 130
Průměr d1 (mm) 120
Šířka b (mm) 10
Šířka B (mm) 18
Typ pojistná matice
Výška h (mm) 4
Značení KM20
Značka výrobce FAG
