FAG KM 0 pojistná matice

FAG KM 0 pojistná matice

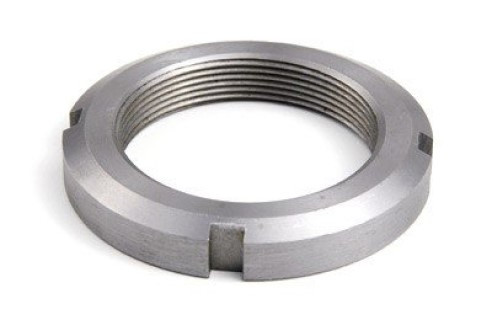

Pojistná matice KM 0 (hřídelová matice se zářezy) dle normy DIN 981 je precizní strojní součást určená k axiálnímu zajištění ložisek a dalších komponentů na hřídeli. Je vyrobena ze standardní oceli pro valivá ložiska a disponuje metrickým jemným závitem, který umožňuje přesné nastavení a zajištění polohy ložiska. Pro fixaci polohy se standardně používá v kombinaci s pojistnou podložkou MB 0.

Alternativní označení a identifikace:

Tento produkt je identifikovatelný pod následujícími kódy a označeními náhrad:

• Výrobce: FAG (člen skupiny Schaeffler)
• Číslo výrobce (MPN): 038392852-0000 / 0383928520000
• EAN: 4012801174299
• PID: KM0
• Klíčová slova: 10157319, KM0FAG, SCHAEFFLERKM0
• Ekvivalenty: SKF KM0, SNR KM0, NKE KM0, ISB KM00, KM0 Neutral, L.KM 00 FAG

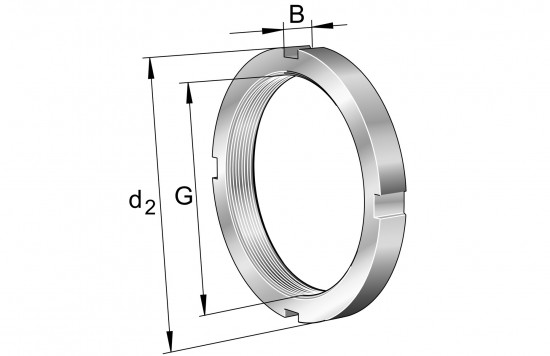

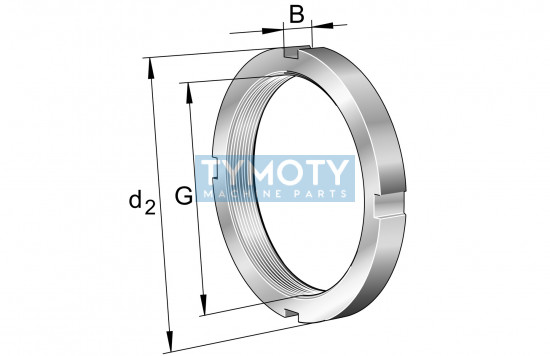

Konstrukční prvky a geometrie:

• Závit: Metrický jemný závit M10x0,75 dle DIN 13.
• Provedení: Matice se čtyřmi drážkami na vnějším obvodu pro montáž pomocí hákového klíče.

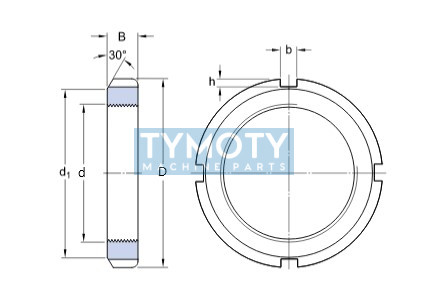

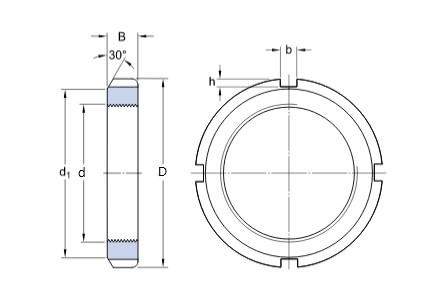

• Geometrie drážek: Šířka drážky pro pojistný jazýček (b) činí 3 mm, vzdálenost dna drážky (A) je 14 mm.
• Sražení: Vnější hrana je opatřena sražením pod úhlem 30° o průměru d1 13,5 mm.

Oblast použití / Příklady aplikací:

• Axiální zajištění vnitřních kroužků ložisek na hřídeli.
• Upevnění ložisek na upínacích pouzdrech.
• Vymezení axiální vůle u sestav s kuželíkovými ložisky nebo ložisky s kosoúhlým stykem v uložení "O" nebo "X".
• Všeobecné strojírenství a údržba průmyslových převodovek.

Montáž a údržba:

Montáž se provádí pomocí odpovídajícího hákového klíče. Pro zajištění matice proti samovolnému povolení je nutné použít pojistnou podložku MB 0, jejíž vnitřní jazýček zapadne do drážky v hřídeli a jeden z vnějších jazýčků se ohne do odpovídající drážky na matici KM 0. Matice je znovupoužitelná, pokud nedojde k poškození závitu nebo dosedací plochy.
