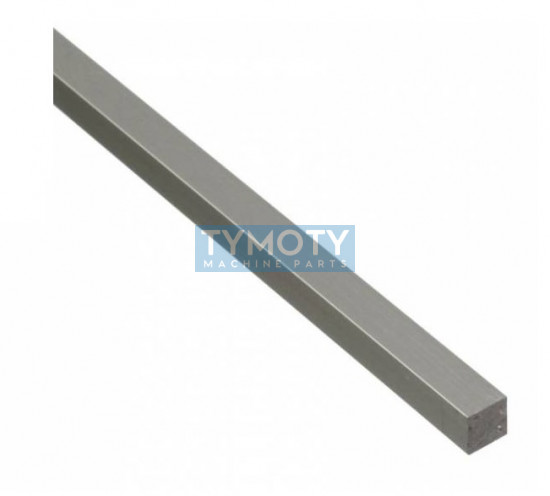

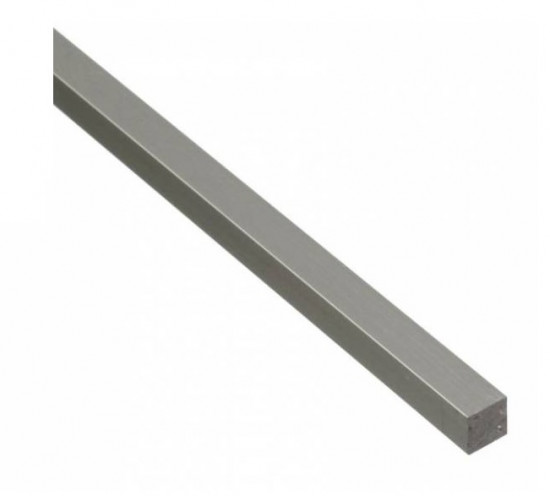

Klínová ocel DIN 6880 32x20 - 1m

Klínová ocel DIN 6880 32x20 - 1m

Přesná klínová ocel odpovídající normě DIN 6880 je polotovar ve formě tyče o délce 1000 mm s obdélníkovým průřezem 32x20 mm. Tato ocel je vyrobena z nelegované ušlechtilé oceli C45K (1.0503), která je kalitelná a určená pro výrobu strojních součástí, zejména těsných per podle DIN 6885, drážkových klínů a dalších spojovacích prvků pro přenos krouticího momentu mezi hřídelem a nábojem.

Alternativní označení a identifikace:

• PID: 800322
• Typové označení: S-KO.32/20
• Rozměrový zápis: 32h9x20h11x1000
• Ekvivalenty: Klínková ocel 32/20, polotovar pro pera 32x20

Konstrukční vlastnosti a složení

• Materiál C45K: Nelegovaná jakostní ocel (1.0503) dodávaná ve stavu po tažení za studena (+C).
• Rozměrová přesnost: Šířka (b) je vyrobena v tolerančním poli h9, výška (h) v poli h11 dle DIN 6880.
• Mechanické vlastnosti: Vysoká pevnost v tahu a dobrá obrobitelnost umožňují přesné frézování a broušení na požadovanou délku jednotlivých per.
• Povrch: Hladký povrch po tažení bez další povrchové úpravy, konzervováno proti korozi.

Oblast použití

• Výroba těsných per dle DIN 6885 (ČSN 02 2562).
• Výroba drážkových klínů dle DIN 6886 a DIN 6887.
• Opravy a údržba hřídelových spojů v převodovkách a průmyslových pohonech.
• Fixace řemenic, ozubených kol a spojek na hřídelích.

Pokyny k aplikaci

Polotovar je určen k dělení na požadovanou délku pera dle konkrétní aplikace. Při montáži do drážky hřídele a náboje je nutné dbát na dodržení předepsaných tolerancí uložení. Materiál C45K je vhodný k tepelnému zpracování (zušlechťování), pokud to vyžaduje charakter přenášeného zatížení v sestavě.
