JIB UK 207 upínací ložisko

JIB UK 207 upínací ložisko

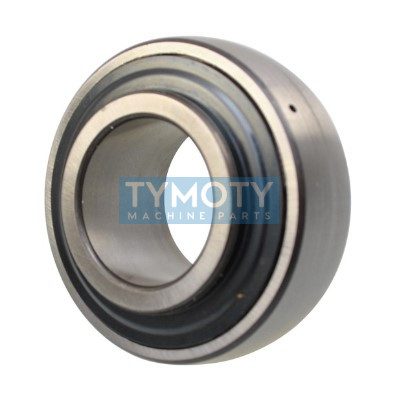

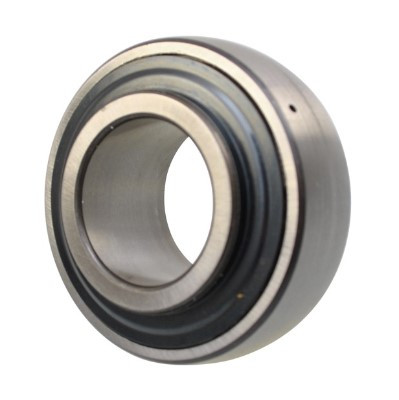

JIB UK 207 je radiální upínací kuličkové ložisko navržené pro instalaci do ložiskových jednotek (těles). Toto ložisko je vyrobeno z vysoce kvalitní ložiskové oceli a vyznačuje se kuželovou dírou (1:12) a kulovým (sférickým) vnějším kroužkem, který umožňuje kompenzaci statické nesouososti při montáži do odpovídajícího tělesa.

Alternativní označení a identifikace

Tento model je znám také pod označením UK207 JIB nebo L.UK 207 JIB. Mezi technické ekvivalenty a náhrady patří: YSA207-2FK SKF, UK207 NTN, UK207 Asahi a UK207 FK. Interní identifikační kód (PID): 384873.

Konstrukční prvky a geometrie

• Kuželová díra (1:12): Specifický profil díry určený pro montáž na válcové hřídele pomocí upínacího pouzdra (např. řady H), což zajišťuje pevné a souosé upnutí.
• Sférický vnější kroužek: Kulový tvar vnějšího průměru umožňuje naklápění ložiska v tělese a eliminuje tak pnutí způsobené nesouosostí.
• Průmyslové těsnění: Ložisko je vybaveno kontaktním těsněním, které chrání vnitřní mechanismus před prachem a vlhkostí a zároveň udržuje mazivo uvnitř.
• Materiálové provedení: Konstrukce z chromové ložiskové oceli zaručuje vysokou únosnost a dlouhou životnost.

Technická specifikace

Ložisko řady UK 207 je určeno pro střední radiální zatížení. Díky upevnění pomocí upínacího pouzdra dochází k rovnoměrnému sevření hřídele po celém obvodu, což výrazně snižuje vibrace a opotřebení hřídele ve srovnání se systémy upevněnými stavěcími šrouby. Pro správnou funkci je nezbytné zajistit odpovídající lícování v ložiskovém tělese.

Montáž a údržba

Pro instalaci na válcovou hřídel je nutné použít upínací pouzdro (není součástí dodávky). Při montáži se ložisko nalisuje na pouzdro a zajistí se pojistnou maticí a podložkou. Doporučuje se pravidelná kontrola stavu těsnění a v případě domazávacích jednotek doplňování maziva přes maznici v tělese.

Oblast použití

Ložisko je vhodné pro širokou škálu průmyslových aplikací, zejména v zemědělské technice, pásových dopravnících, dřevozpracujících strojích a ventilačních systémech, kde je vyžadována spolehlivost a snadná výměna v ložiskových domcích.
