JIB UK 206 upínací ložisko

JIB UK 206 upínací ložisko

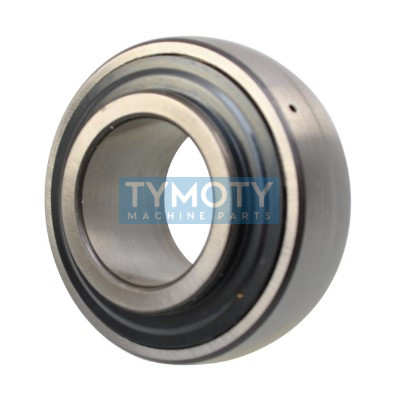

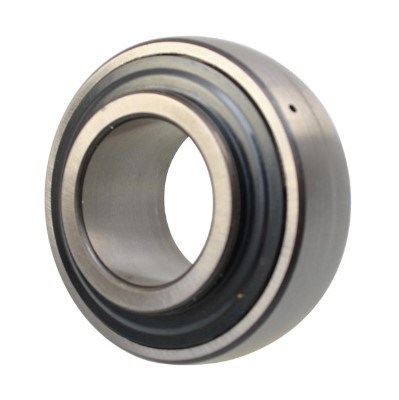

JIB UK 206 je radiální kuličkové upínací ložisko s kuželovou dírou a kulovým vnějším kroužkem. Tento konstrukční typ je navržen pro osazení do ložiskových těles (domků), přičemž kulový vnější povrch umožňuje vyrovnávání statické nesouososti hřídele. Ložisko je vyrobeno z vysokojakostní ložiskové oceli a je primárně určeno pro aplikace vyžadující vysokou spolehlivost při zachování snadné montáže.

Alternativní označení a identifikace:

• Typové označení: UK 206, UK206
• PID: 384863
• Ekvivalenty: L.UK 206 JIB, Radial insert ball bearing UK 206

Konstrukční prvky a geometrie

• Kuželová díra: Vnitřní otvor disponuje kuželovitostí v poměru 1:12, což vyžaduje použití stahovacího pouzdra (např. řady H 2306) pro fixaci na hřídel.
• Kulový vnější kroužek: Sférický profil vnějšího kroužku zajišťuje schopnost naklápění v ložiskovém tělese.
• Materiálové provedení: Celoocelová konstrukce z ložiskové oceli s vysokou odolností proti opotřebení a únavě materiálu.
• Integrované těsnění: Ložisko je vybaveno kontaktním těsněním, které chrání vnitřní prostor před kontaminací a udržuje mazivo.

Technická specifikace

Montáž a údržba

Instalace ložiska UK 206 se provádí pomocí stahovacího pouzdra, které není součástí balení. Tento systém upevnění zaručuje pevné a souosé spojení s hřídelí i při vyšších otáčkách. Ložiska jsou standardně dodávána s naplněným mazivem, které ve většině běžných aplikací postačuje pro dlouhou dobu provozu. Při montáži do tělesa je nutné zajistit čistotu dosedacích ploch.

Oblast použití

Upínací ložiska řady UK jsou široce využívána v zemědělské technice, dopravníkových systémech, balicích strojích a v obecném strojírenství, kde jsou ložiska osazována do litinových, ocelových nebo plastových ložiskových jednotek.
