JIB UCP 310 stojatá ložisková jednotka

JIB UCP 310 stojatá ložisková jednotka

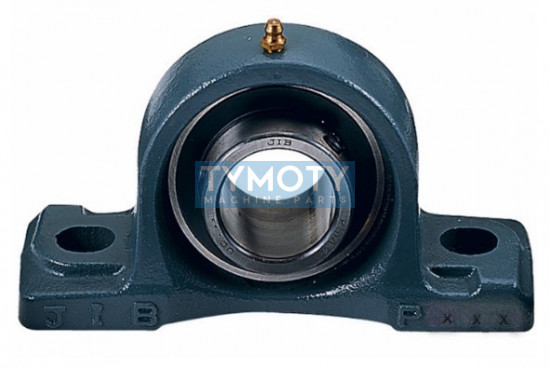

JIB UCP 310 je kompletní stojatá ložisková jednotka sestávající z litinového tělesa typu P 310 a radiálního kuličkového ložiska UC 310. Tato jednotka je navržena pro snadnou instalaci na nosné konstrukce rovnoběžné s osou hřídele. Konstrukce ložiskové vložky s vnějším kulovým kroužkem umožňuje naklápění v tělese, čímž kompenzuje počáteční statickou nesouosost hřídele. Jednotka je dodávána jako připravený celek k okamžité montáži, osazený maznicí pro pravidelnou údržbu.

Alternativní označení a identifikace:

Produkt je identifikován pod typovým označením UCP 310 JIB a kódem 389402. Skládá se z komponentů UC310 + P310. Alternativní zápisy a ekvivalenty pro ověření záměnnosti zahrnují:

• UCP310 SKF
• UCP310 Asahi
• UCP310 FSY
• L.UCP 310 JIB
• Plummer block housing units JIB UCP 310

Geometrie a konstrukční prvky:

• Těleso jednotky: Vyrobeno z šedé litiny se zvýšenou tuhostí, typ P 310.
• Ložisková vložka: Jednořadé kuličkové ložisko UC 310 s oboustranným těsněním.
• Zajištění hřídele: Integrované dva stavěcí šrouby (červíky) umístěné na prodlouženém vnitřním kroužku ložiska.
• Profil díry: Válcová díra s vnitřním průměrem 50 mm.
• Těsnící systém: Standardní kontaktní těsnění 2F pro ložiska typu Y, chránící ložiskový prostor před vnikem nečistot a vlhkosti.
• Mazací systém: Integrovaný mazací kanálek s hlavicí pro domazávání standardním plastickým mazivem.

Hlavní výhody a funkční charakteristika:

• Snadná montáž: Jednotka je připravena k okamžitému nasazení na hřídel bez nutnosti přesného lícování komponentů.
• Vysoká odolnost: Masivní litinové těleso poskytuje stabilní podporu a mechanickou ochranu ložiska.
• Prodloužená životnost: Možnost periodického domazávání a účinné těsnění 2F minimalizují opotřebení v náročných provozech.
• Kompenzace nesouososti: Schopnost ložiska naklápět se v tělese eliminuje pnutí vznikající při drobných montážních odchylkách.

Oblast použití:

• Dopravníkové systémy a pásové dopravníky.
• Zemědělská technika a stroje pro zpracování plodin.
• Ventilační systémy a klimatizační jednotky.
• Obecné strojírenství pro uložení dlouhých hřídelí.

Montáž a údržba:

Jednotka se upevňuje k podkladu pomocí dvou šroubů skrze otvory v patkách tělesa. Hřídel se v ložisku zajišťuje dotažením dvou stavěcích šroubů na vnitřním kroužku. Doporučuje se pravidelná kontrola stavu maziva a jeho doplňování v intervalech odpovídajících prašnosti a otáčkám v daném provozním prostředí.
