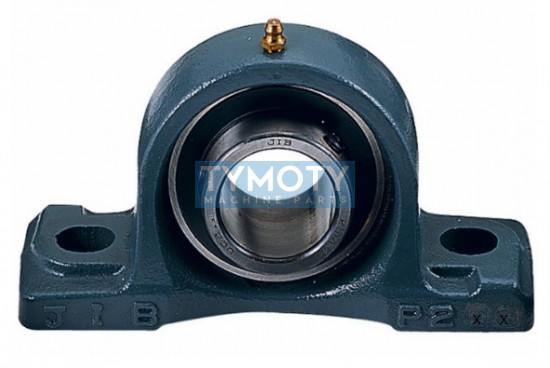

JIB UCP 214 stojatá ložisková jednotka

JIB UCP 214 stojatá ložisková jednotka

Ložisková jednotka JIB UCP 214 představuje kompletní konstrukční uzel určený pro okamžitou montáž. Skládá se z robustního litinového tělesa (typu P 214) a radiálního kuličkového ložiska (typu UC 214) s válcovou dírou. Tato jednotka je navržena pro spolehlivou podporu hřídelů v průmyslových aplikacích, kde zajišťuje přenos radiálního i axiálního zatížení. Díky naklápěcí schopnosti ložiska v tělese dokáže kompenzovat mírné nesouososti hřídele.

Alternativní označení a identifikace:

Tento produkt je znám také pod označeními: UCP214 JIB, SYJ70TF, UC214 + P214. Mezi odpovídající ekvivalenty a náhrady patří: UCP214-J7 FAG, UCP214 Felstrom, Y/UCP214 SKF, UCP214D1 RHP, UCP214J Asahi, UCP214 FS, UCP214 TR, UCP214 Neutral, UCP214 FSY (u náhrad doporučujeme vždy ověřit přesné rozměry a provedení).

Složení a vlastnosti:

• Těleso ložiska: Vyrobeno z kvalitní šedé litiny, která zajišťuje vysokou tuhost a schopnost tlumit vibrace.
• Ložisková vložka: Typ UC 214 s prodlouženým vnitřním kroužkem na obou stranách.
• Zajištění hřídele: Pomocí dvou stavěcích šroubů (červíků) na vnitřním kroužku.
• Těsnění: Standardní 2F těsnění pro Y-ložiska s přídavnými odstřikovacími kroužky pro ochranu proti nečistotám.
• Mazání: Jednotka je přednaplněna standardním plastickým mazivem a vybavena mazací hlavicí pro domazávání.

Konstrukční vlastnosti:

Ložisková jednotka UCP 214 je navržena tak, aby výrazně zjednodušila proces instalace a údržby. Těleso chrání ložisko před vlivy okolí a zvyšuje jeho celkovou životnost. Systém doplňování maziva přes drážku v ložisku a vývrt v tělese umožňuje efektivní servis i během provozu.

Montáž a údržba:

Instalace se provádí pomocí dvou upevňovacích šroubů k montážní ploše. Při montáži je nutné dbát na čistotu hřídele a správné dotažení stavěcích šroubů. Domazávání by mělo probíhat v intervalech odpovídajících provoznímu zatížení a prašnosti prostředí.
