JIB UCFL 211 přírubová ložisková jednotka

JIB UCFL 211 přírubová ložisková jednotka

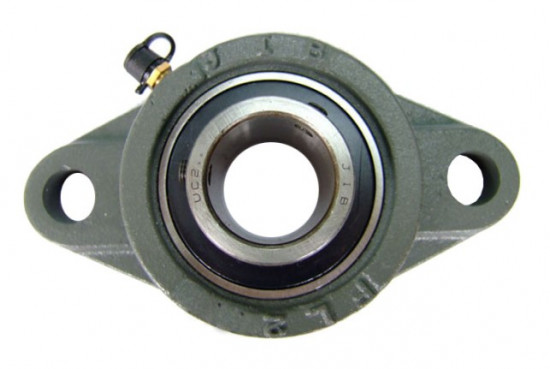

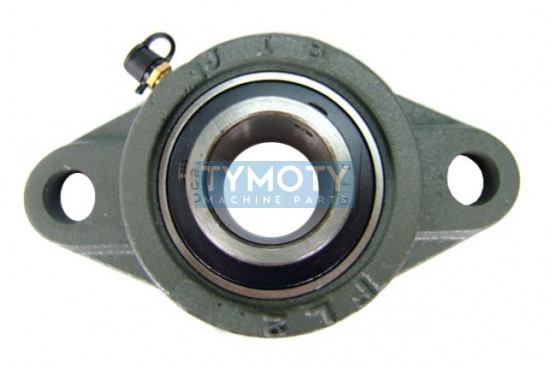

Ložisková jednotka UCFL 211 výrobce JIB představuje kompletní sestavu připravenou k okamžité montáži. Skládá se z litinového tělesa FL 211 ve tvaru oválné příruby se dvěma montážními otvory a radiálního kuličkového ložiska UC 211 s prodlouženým vnitřním kroužkem. Jednotka je navržena pro uložení hřídelí, které procházejí kolmo k montážní ploše. Konstrukce umožňuje kompenzaci mírných nesouosostí hřídele díky kulovému vnějšímu povrchu ložiska uloženému v dutině tělesa.

Alternativní označení a identifikace:

• PID: 386115
• Typové značení: UCFL 211 JIB
• Ekvivalenty a náhrady: UCFL211 FAG, UCFL211-J7 FAG, UCFL211 Felstrom, UCFL211 Timken, UCFL211 Asahi, UCFL211 Nachi, UCFL211JD1 NTN, UCFL211J Koyo (JTEKT), UCFL211 TR, UCFL 211 ITS, UCFL211 Neutral, UCFL211 FSY, UCFL211 BDF
• Kombinace komponent: UC 211 (ložisko) + FL 211 (těleso)
• Ostatní označení: FYTBJ55TF, UCFL211

Konstrukční vlastnosti a složení

• Materiál tělesa: Šedá litina s vysokou tuhostí a schopností pohlcovat vibrace.
• Typ ložiska: Jednořadé kuličkové ložisko UC s oboustranným těsněním.
• Zajištění hřídele: Dva stavěcí šrouby (červíky) umístěné na vnitřním kroužku ložiska svírající úhel 120 stupňů.
• Těsnění: Standardní kontaktní těsnění 2F pro ochranu proti prachu a vlhkosti.
• Mazací systém: Těleso je opatřeno maznicí pro domazávání ložiska během provozu.

Montáž a údržba

Instalace jednotky je zjednodušena díky dvěma otvorům v přírubě, které slouží k upevnění k rámu stroje pomocí standardních šroubů. Před dotažením stavěcích šroubů na vnitřním kroužku je nutné zajistit správné ustavení hřídele. Údržba zahrnuje pravidelné doplňování plastického maziva skrze integrovanou maznici, což prodlužuje provozní životnost ložiska zejména v náročných podmínkách.

Oblast použití

Jednotka UCFL 211 je vhodná pro široké spektrum průmyslových aplikací, zejména tam, kde je vyžadována jednoduchá montáž a vysoká spolehlivost. Mezi typické aplikace patří pásové dopravníky, zemědělská technika, balicí stroje, textilní stroje a ventilátorové jednotky.
