JIB UCF 315 přírubová ložisková jednotka

JIB UCF 315 přírubová ložisková jednotka

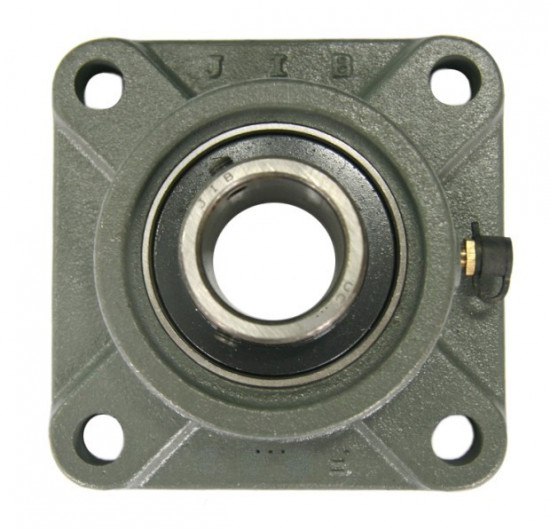

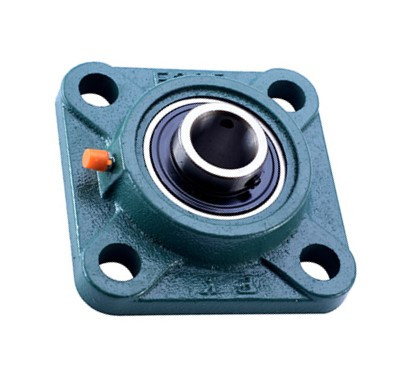

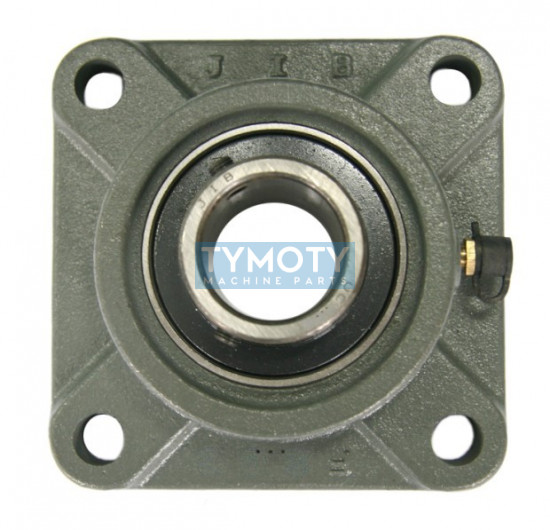

Přírubová ložisková jednotka JIB UCF 315 je vysoce robustní strojírenský komponent, který slouží k přesnému a stabilnímu uložení rotujících hřídelí. Skládá se z ložiskového tělesa s přírubou (typ F 315) vyrobeného z šedé litiny a kuličkové ložiskové vložky (typ UC 315). Jednotka je vybavena válcovým profilem díry a je navržena pro snadnou montáž na rovné plochy kolmé k ose hřídele. Konstrukce umožňuje mírné naklopení ložiska v tělese, čímž eliminuje drobné nesouososti hřídele a snižuje namáhání konstrukce.

Alternativní označení a identifikace:

• Typové označení: UCF315 JIB
• Sestava: UC315 + F315 (nebo UC315 + F315/Y)
• Ekvivalenty a náhrady: UCF315 Asahi, UCF.315 SNR, UCF315 ISB, UCF315 FSY
• PID systému: 389525

Konstrukční vlastnosti a materiály

• Těleso ložiska: Čtvercová příruba se čtyřmi otvory pro upevňovací šrouby, materiál šedá litina pro vysokou tuhost.
• Zajištění hřídele: Vnitřní kroužek ložiska je fixován pomocí dvou stavěcích šroubů (červíků), což zajišťuje pevné spojení s hřídelí.
• Těsnicí systém: Standardní 2F těsnění chránící vnitřní prostor ložiska před vnějšími nečistotami a vlhkostí.
• Domazávání: Těleso je vybaveno mazací hlavicí (maznicí) pro pravidelnou údržbu a doplňování maziva.
• Profil díry: Válcová díra s hladkým povrchem pro standardní hřídelové tolerance.

Hlavní výhody a funkční charakteristika

Jednotka UCF 315 vyniká vysokou mechanickou odolností a dlouhou životností i v náročných provozních podmínkách. Litinové těleso poskytuje vynikající tlumení vibrací, zatímco 2F těsnění udržuje mazivo uvnitř ložiska a zabraňuje vniku abrazivních částic. Díky své konstrukci je jednotka připravena k okamžitému provozu a minimalizuje čas potřebný pro údržbu nebo výměnu komponentů.

Oblast použití a příklady aplikací

Tato přírubová jednotka je ideální pro široké spektrum průmyslových odvětví, kde je vyžadováno pevné uložení hřídele na stěny strojů. Mezi typické aplikace patří:

• Dopravníkové systémy a transportní linky.
• Zemědělská technika a zpracovatelské stroje.
• Vzduchotechnická zařízení a ventilátory.
• Těžké strojírenství a stavební mechanizace.
