JIB UC 310 upínací ložisko

JIB UC 310 upínací ložisko

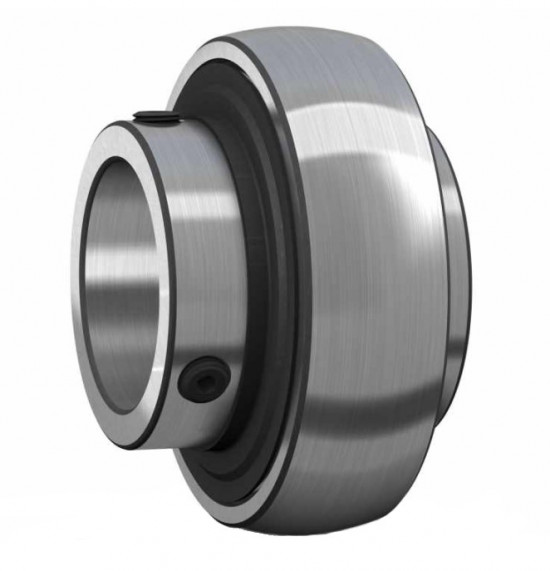

Ložisko JIB UC 310 je vysoce precizní radiální kuličkové upínací ložisko, navržené pro náročné průmyslové aplikace. Jedná se o samostatnou ložiskovou jednotku s prodlouženým vnitřním kroužkem a sférickým (kulovým) vnějším kroužkem, který umožňuje vyrovnání mírné nesouososti hřídele při montáži do ložiskových těles. Ložisko je vyrobeno z prvotřídní ložiskové oceli s vysokou odolností proti opotřebení a mechanickému namáhání.

Alternativní označení a identifikace:

• Typové označení: UC 310, UC310 JIB
• PID: 389101
• Ekvivalenty a náhrady: UC310 TR, L.UC 310 JIB, UC310 JIB
• Další zápisy: UC 310 JIB, JIB UC310

Geometrie a konstrukční prvky

• Válcový profil díry: Standardní vnitřní otvor o průměru 50 mm pro snadnou instalaci na hřídel.
• Fixační mechanismus: Upevnění na hřídel je zajištěno pomocí fixačních prvků na vnitřním kroužku ložiska, což zaručuje stabilitu i při vibračním zatížení.
• Sférický vnější kroužek: Konstrukce s průměrem 110 mm umožňuje naklopení ložiska v tělese a kompenzaci průhybu hřídele.
• Těsnící systém 2F: Standardní oboustranné těsnění pro Y-ložiska účinně zabraňuje vnikání nečistot a úniku maziva.
• Robustní klec: Ocelová klec zajišťuje přesné vedení valivých elementů a optimální distribuci maziva.

Konstrukční vlastnosti

Ložisko je navrženo pro zachycování vysokých radiálních sil a současně je schopno přenášet mírná axiální zatížení v obou směrech. Díky použití kvalitní oceli a preciznímu broušení oběžných drah vykazuje ložisko nízký koeficient tření a dlouhou provozní životnost. Sférický povrch vnějšího kroužku plní funkci automatického vyrovnávání při montáži do ložiskových jednotek (např. litinových nebo plechových domků).

Oblast použití / Příklady aplikací

Upínací ložisko UC 310 se primárně využívá v zemědělské technice, dopravníkových systémech, balicích strojích a v obecném strojírenství. Je ideální volbou pro uložení dlouhých hřídelí, kde může docházet k tepelné roztažnosti nebo drobným geometrickým odchylkám v ustavení ložiskových těles.

Montáž a údržba

Instalace se provádí nasunutím na hřídel a dotažením upínacích prvků. Ložisko je dodáváno v namazaném stavu, připravené k okamžitému použití. Doporučuje se pravidelná kontrola těsnosti a stavu maziva v závislosti na provozních podmínkách a prašnosti prostředí.
